중구 빌딩 냉각탑 공조 배관·위생 배관 고압 플러싱

핵심 요약

서울 중구의 한 빌딩에서 새로 설치한 냉각탑 공조 배관과 5층 위생 배관을 사용하기 전에, 공사 중 배관 안에 들어간 불순물을 제거하는 고압 플러싱을 했습니다. 시공사 의뢰로 옥상 냉각탑 배관과 5층 천장 위생 배관을 차례로 세척했고, 1차·2차 세척 뒤 각각 배관 내시경으로 내부를 확인했습니다.

현장 및 공사 개요

공사일 · 2024년 10월 3일, 오전 10시~오후 4시
현장 · 서울시 중구 소재 빌딩
의뢰 · 설비 시공사
대상 · 옥상 냉각탑 신설 공조 배관, 5층 신설 위생 배관
배관 · 고압배관용 탄소강관·동관 20mm, 50mm, 100mm, 200mm
작업 내용 · 배관 고압 플러싱, 배관 내시경 검사

배관 플러싱이란?

배관 플러싱(Flushing)은 배관 안에 남은 이물질, 녹, 슬러지를 높은 압력의 물로 밀어내 씻어 내는 작업입니다. 새로 설치한 배관에는 절단 찌꺼기, 용접 잔재, 먼지 같은 공사 불순물이 남아 있어 그대로 가동하면 밸브·스트레이너·장비에 걸리거나 손상을 줄 수 있습니다. 그래서 신설 배관은 사용 전에 플러싱으로 내부를 정리합니다. 급수·공조·난방 배관에 주로 씁니다.

작업 순서

준비 · 물 공급을 막고 플러싱할 구간을 정한 뒤, 물이 넘칠 수 있는 주변을 보양합니다.
고압 플러싱 · 장비를 연결하고 특수 노즐로 배관 안에 고압수를 분사해 일정 시간 세척합니다.
배출 · 반대쪽에 배출구를 만들어 더러운 물을 빼내고, 물이 깨끗해질 때까지 반복합니다.
확인 · 배관 내시경으로 잔여물이 없는지 확인합니다.

현장 작업 과정

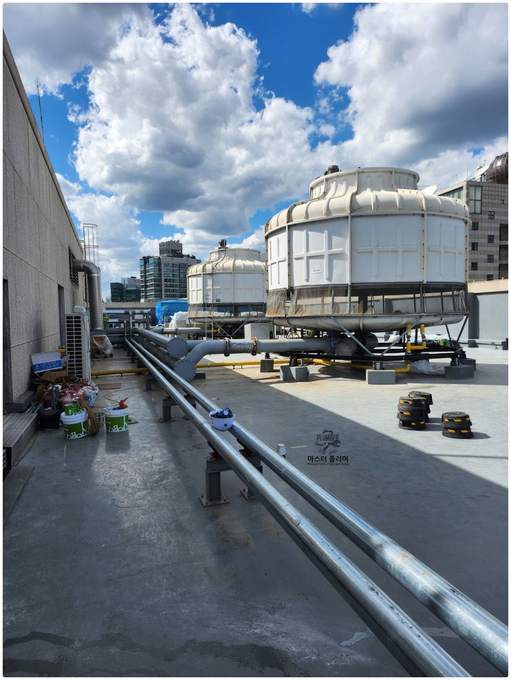

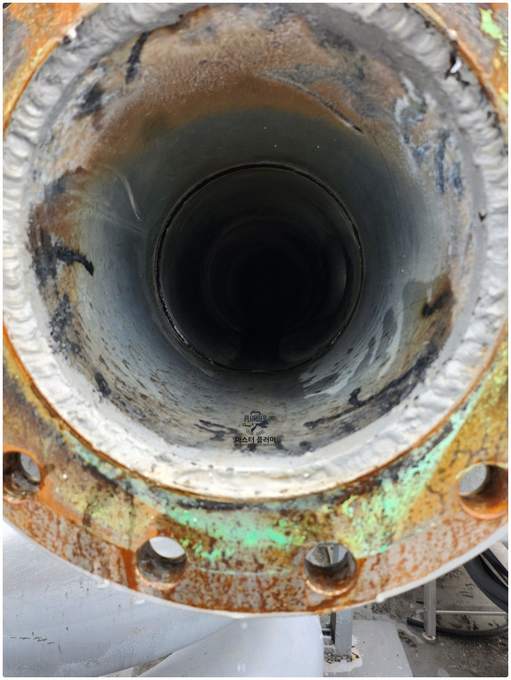

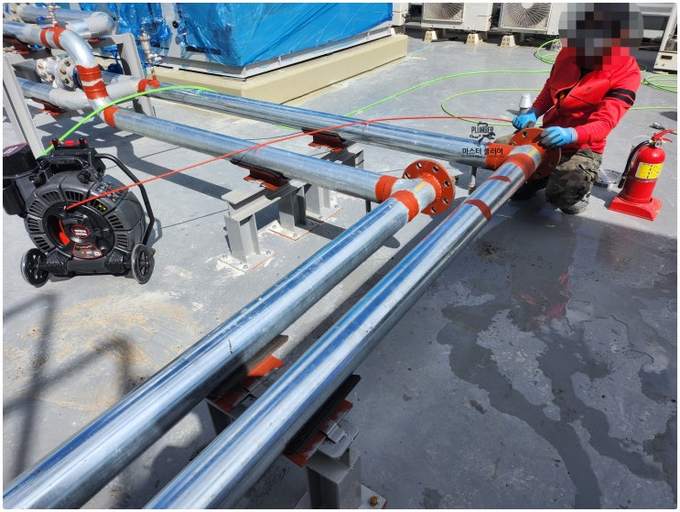

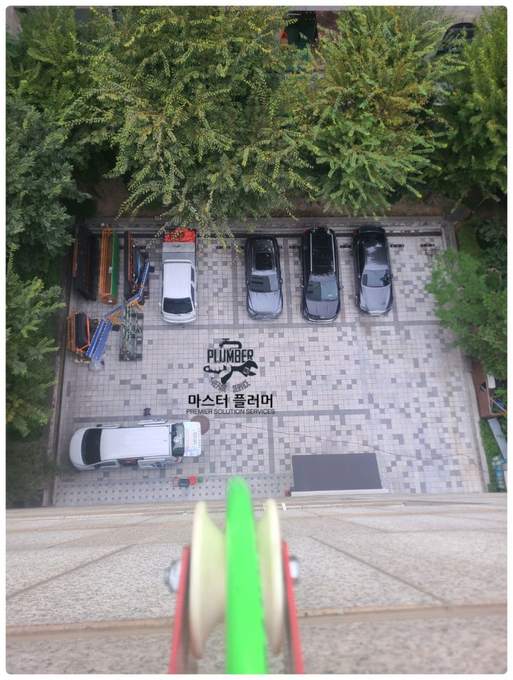

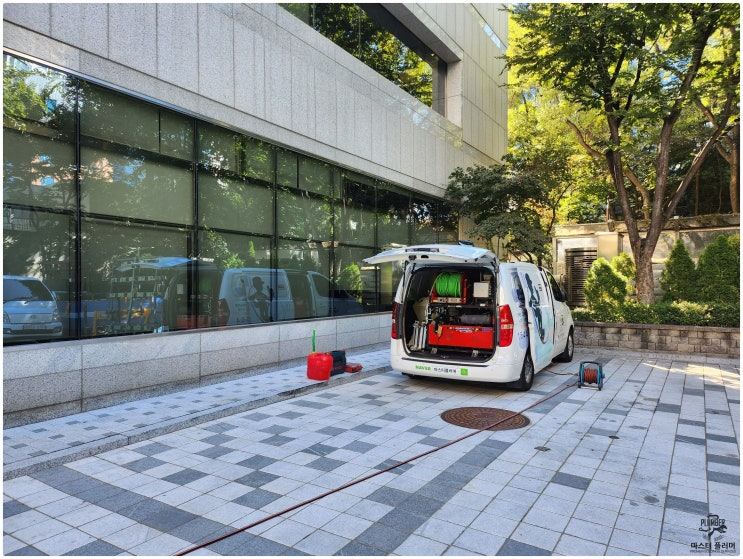

지상에서 빌딩 옥상까지 고압호스를 끌어 올려 연결했습니다. 옥상에서는 냉각탑에 연결된 신설 공조 배관의 플랜지를 풀고 100mm 배관부터 고압 플러싱을 했고, 다른 라인으로 옮겨 200mm 배관도 같은 방법으로 세척했습니다. 스트레이너는 분해해 걸려 있던 불순물을 빼냈습니다.

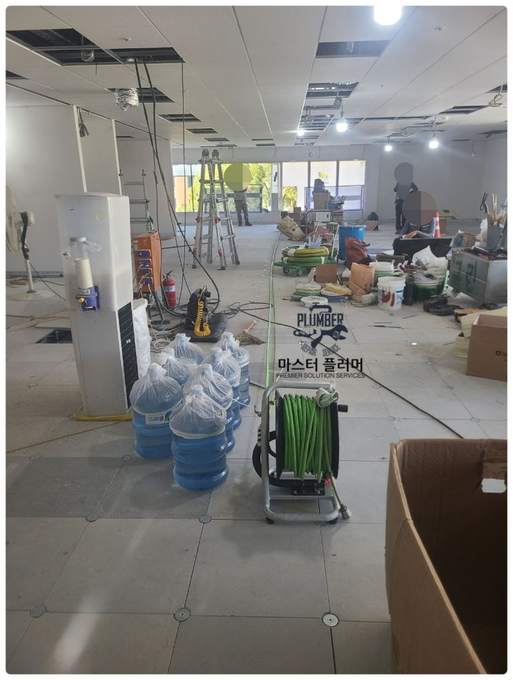

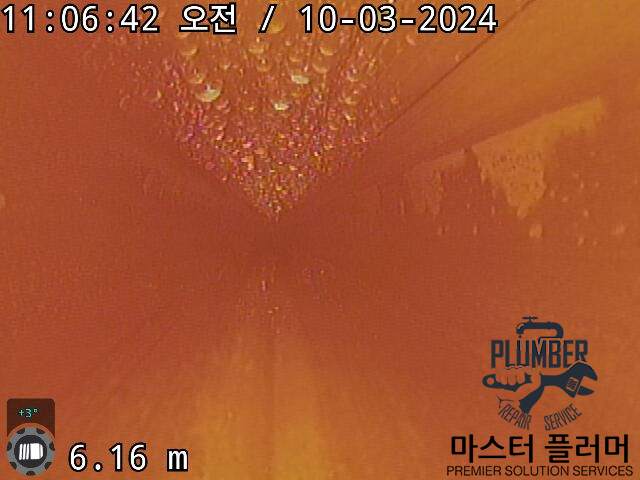

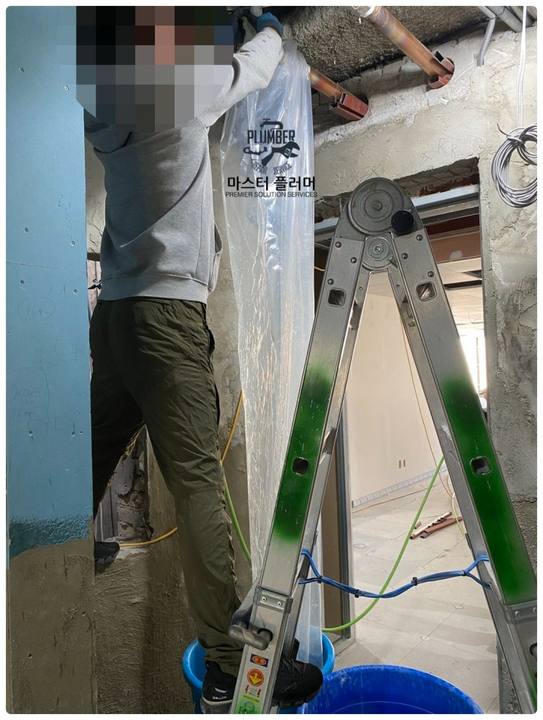

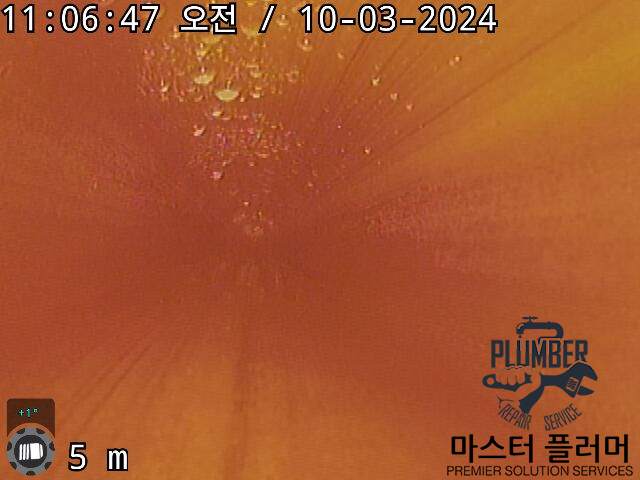

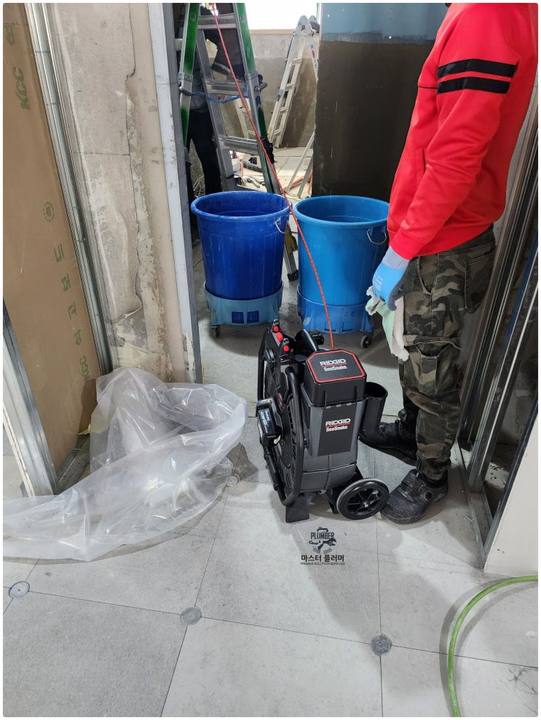

이어서 5층 실내로 내려가 천장의 신설 위생 배관 주변을 비닐로 보양하고 고압 플러싱을 했습니다. 1차 세척 후 검사, 2차 세척 후 검사 순서로 진행했고, 마지막 내시경 검사에서 배관 안 불순물이 제거된 것을 확인했습니다.
