[칼럼] 통기밸브(AAV) 설치 효과와 설치 방법 | 위치·간격·주의사항

통기밸브(AAV)란?

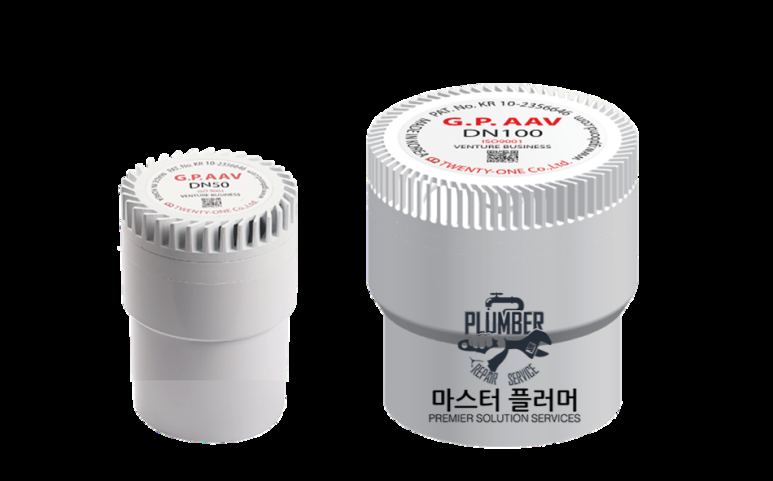

통기밸브(AAV) 제품

통기밸브 설치 효과: 어떤 역할을 하나요?

통기밸브를 설치하면 배수관 음압이 풀려 물이 원활하게 내려가고, 음압 때문에 변기 물(봉수)이 빨려 나가는 봉수파괴와 그로 인한 악취를 줄일 수 있습니다. 다만 공용 배관이 막혀 생긴 문제는 통기밸브만으로 해결되지 않아, 원인을 먼저 확인해야 합니다.

공기 유입으로 음압 해소

오수관으로 물이 쏟아져 내려가면 관 안의 공기가 함께 끌려 내려가면서 음압이 생깁니다. 이때 통기밸브가 열려 바깥 공기를 넣어 주면 압력이 풀리고 물이 원활하게 흘러갑니다. 음압이 지나치게 커지면 변기나 배수구 트랩의 물(봉수)이 빨려 나가 악취가 올라오는데, 통기밸브는 이를 막아 줍니다.

악취 차단

물이 내려갈 때만 열리고 평소에는 닫혀 있어, 하수관 냄새가 실내로 새어 나오지 않습니다.

배관 압력 균형 유지

배수관에는 때때로 지나친 음압이나 양압이 생깁니다. 통기밸브는 음압 쪽의 압력 차이를 줄여 배수 계통이 안정적으로 작동하도록 돕습니다. 양압으로 변기 물이 꿀렁거리는 문제는 원인이 달라 별도로 진단해야 합니다(변기 꿀렁거림 원인과 해결 방법).

통기밸브는 어디에 설치하나요?

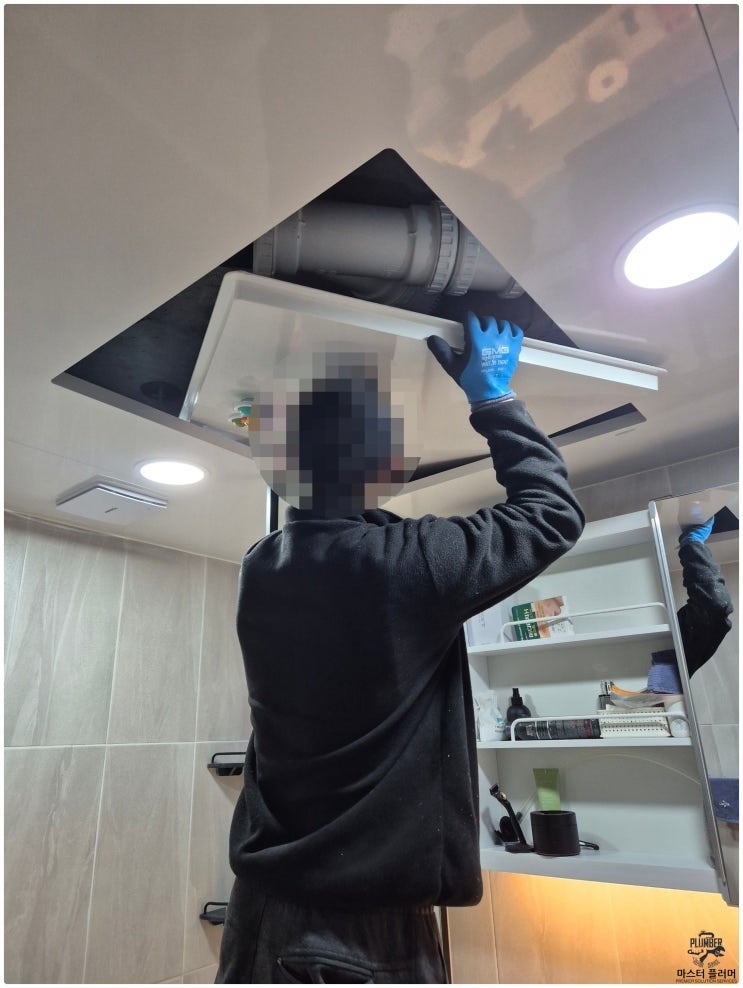

가지관 · 세대 화장실 천장의 오수·하수 가지관에 설치해 배수를 돕고 변기 물빠짐(봉수파괴)을 막습니다.
주배관 · 피트실이나 지하에 노출된 횡주관(오수관·하수관)에 설치해 배수 정체와 막힘을 예방합니다.
벽 안 · 바깥으로 통기관을 따로 빼기 어려운 경우 벽 안에 설치해 통기관 기능을 대신하기도 합니다.

설치할 때 지켜야 할 기준

연결 방법 · 횡주관이나 가지관의 Y·T 부속에 연결합니다. 밸브 위쪽으로 공기가 충분히 들어올 공간이 있어야 합니다.
설치 간격 · 배관 15~20m마다 1개, 또는 위생기구 3~6개마다 1개를 기준으로 합니다.
높이 · 배관보다 높은 위치, 배수관에서 적어도 10~15cm 위에 달아야 공기가 원활하게 들어오고 물이 내려갈 때만 작동합니다.
통풍 공간 · 공기가 들어와야 하는 장치이므로 완전히 막힌 공간에 넣으면 작동하지 않습니다.

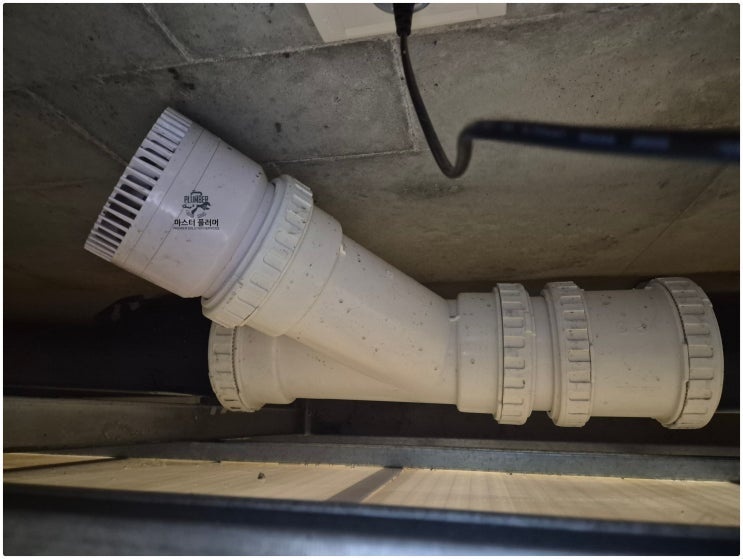

가지관을 절단하고 통기밸브를 설치한 모습 (동탄 아파트 봉수파괴 점검 및 통기밸브 설치 사례)

설치 시 주의할 점

배관 규격에 맞는 제품 · 설치할 배관과 크기가 맞는 통기밸브를 써야 합니다. 규격이 맞지 않으면 압력 조절이 제대로 되지 않습니다.
설치 환경 · 주로 실내에서 쓰는 장치입니다. 바깥에 설치하면 영하에서 얼어 작동하지 않을 수 있으므로, 환경에 맞는 제품을 고르거나 보온 조치를 해야 합니다.

자주 묻는 질문

통기밸브를 달면 변기 물빠짐이 무조건 해결되나요?

아닙니다. 공용 오수관 벽에 오물이 쌓여 관이 좁아진 것이 원인이라면 먼저 세척이 필요합니다. 배관 내시경으로 관이 깨끗한데도 통기가 부족해 물빠짐이 생기는 것이 확인될 때 통기밸브가 효과적입니다. 그래서 설치 전에 원인 진단이 먼저입니다.

통기밸브는 몇 개를 달아야 하나요?

배관 15~20m 또는 위생기구 3~6개마다 1개가 기준이지만, 실제로는 물빠짐이 생기는 세대와 배관 구조를 보고 정합니다. 예를 들어 동탄 아파트 현장에서는 6층과 5층의 안방·거실 화장실에 1개씩, 모두 4개를 계획했습니다.

통기밸브 설치 상담

변기 물이 저절로 빠지거나 하수구 냄새가 반복된다면, 배관 내시경으로 원인을 확인한 뒤 세척이 필요한지 통기밸브가 필요한지 안내합니다. 변기 봉수파괴 안내에서 원인과 해결 과정을 함께 볼 수 있습니다.
