[변기 봉수파괴] 서울 영등포구 아파트 여러 층 변기 물빠짐 원인과 해결 | 배관 내시경 진단과 입상관·횡주관 온수고압세척 사례

2. 현장 개요 및 고객 불편사항

공사 개요

적용 범위

대상 세대와 설비 3호 라인 18층·19층·20층·21층 세대의 거실 화장실 양변기와, 거실 화장실이 연결된 3호 라인 공용 오수관(입상관), 지하1층 피트실 천장 오수 횡주관이 대상입니다.

작업 구간 28층 옥상 신정통기관 → 3호 라인 오수관(입상관) → 지하1층 피트실 천장 횡주관 → 외부 맨홀.

범위 밖 사항

3호 라인 밖의 다른 라인·다른 동은 이번 기록에 없습니다. 횡주관 세척은 처음 범위에 없던 작업으로, 관리사무소 요청에 따라 추가로 진행했습니다.

현황 조사: 증상 확인

증상 발생 위치는 3호 라인 18·19·20·21층 세대 거실 화장실 양변기로 기록돼 있으며, 이 가운데 21층 세대 거실 화장실 양변기를 점검 장소로 삼아 봉수파괴(물빠짐) 증상을 확인했습니다. 세척 전 봉수 시험의 세부 방법과 봉수가 낮아진 깊이 같은 측정값은 기록이 없습니다.

3. 원인 분석 및 기술적 진단

현황 조사: 배관 내시경 점검

원인 판정

유도 사이펀 현상이 생기는 원리 입상관 벽면에 오물이 붙으면 관 단면이 좁아집니다. 여러 세대가 동시에 물을 내리면 좁아진 관으로 공기가 충분히 들어오지 못해 배관 안에 음압(진공)이 생기고, 이 음압이 세대 변기의 봉수를 배관 쪽으로 끌어당깁니다. 이것이 유도 사이펀 현상(변기 물빠짐)입니다.

이 현장의 판정 근거 작업보고서의 기록을 세 갈래로 나누면 다음과 같습니다.

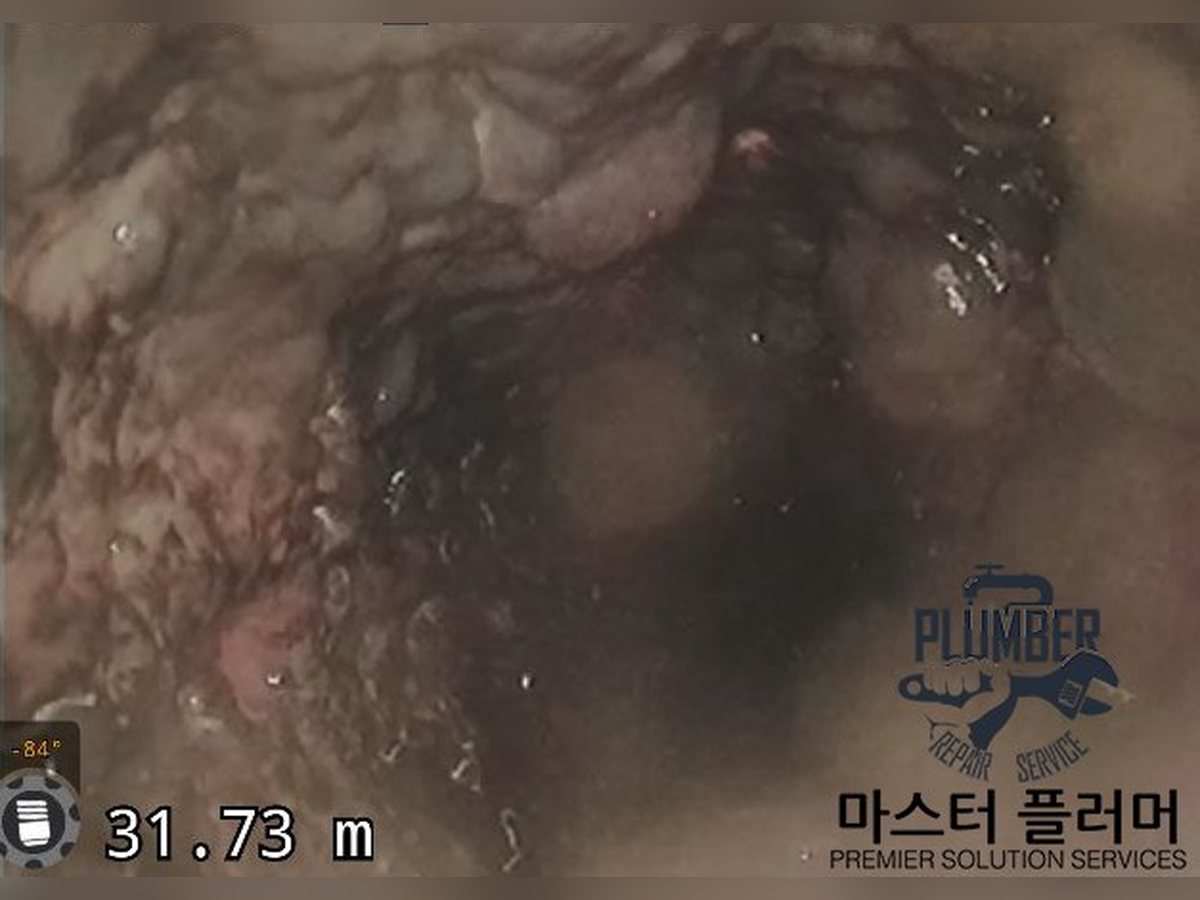

• 확인된 사실: 봉수파괴 발생 위치는 3호 라인 18·19·20·21층 세대 거실 화장실 양변기로 기록돼 있고, 21층 세대 거실 화장실에서 증상을 확인했습니다. 28층 옥상 신정통기관 내시경 점검에서 3호 라인 입상관 아래쪽 11m 지점부터 벽면에 오물이 1/3가량 붙어 있었습니다(사진 1). 증상이 나타난 네 개 층의 거실 화장실은 모두 이 3호 라인 입상관에 연결돼 있습니다.
• 가능성 높은 원인(작업보고서 판정): 입상관 벽면 오물 때문에 배수 흐름이 나빠지고, 여러 세대가 동시에 배수할 때 공기 유입이 부족해 음압이 생겨 거실 화장실 양변기에서 유도 사이펀 현상이 나타난 것으로 판정했습니다. 횡주관에 쌓인 오물은 이 판정에 들어 있지 않으며, 관리사무소 요청으로 추가 세척한 구간입니다.
• 미확인 사항: 봉수가 낮아진 깊이(mm), 배관 안 음압 수치, 횡주관 오물의 위치·정도는 작업보고서에 기록이 없습니다.

4. 시공 시방 및 적용 공법

사용 장비·자재

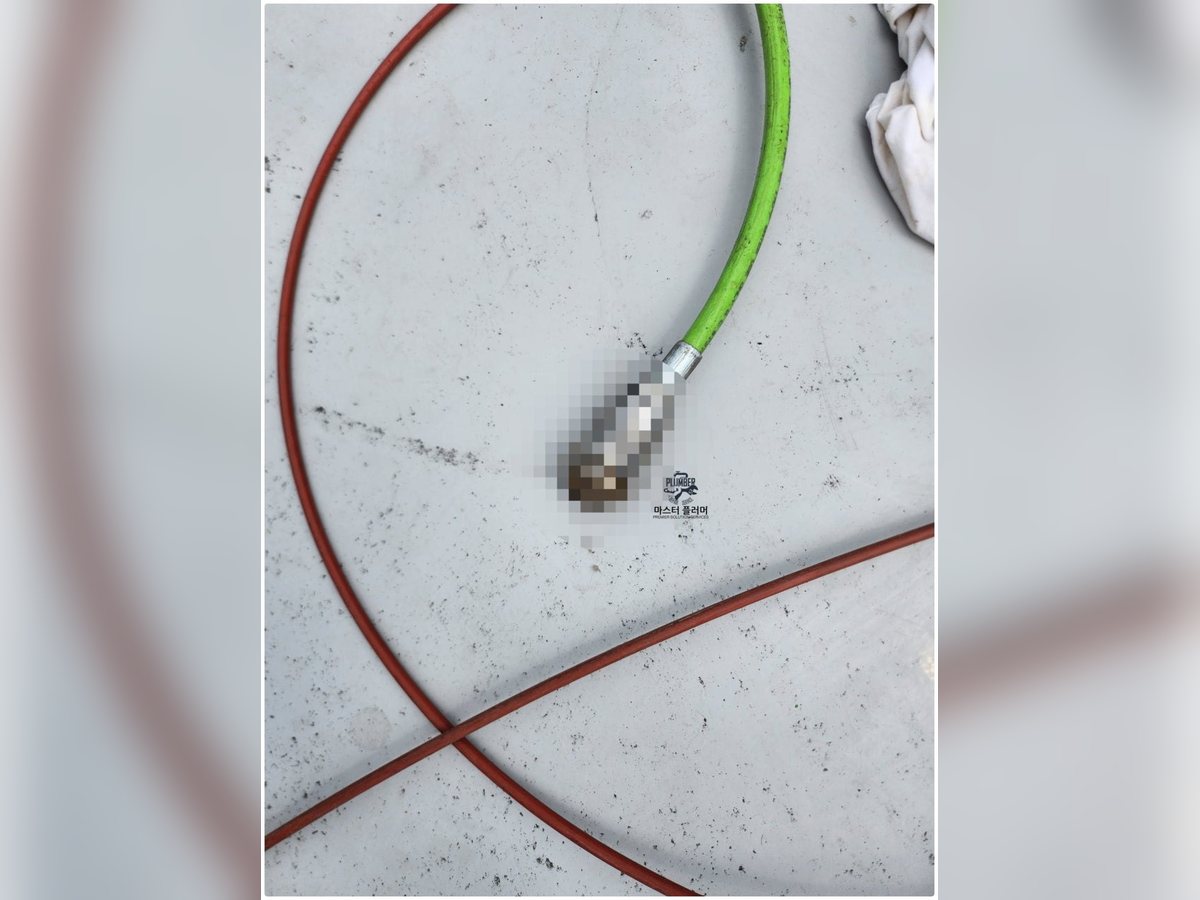

주1) 입상관 전용 노즐은 특별 사양으로 주문 제작한 것으로, 작업보고서 표기 원산지는 스위스(Made in Switzerland)입니다. 제조사·모델은 기록이 없습니다.

압력·온도·호스 길이·노즐 사양·방수 마감재 품명은 작업보고서에 기록이 없어 적지 않습니다.

시공 절차

단계 1. 사전 점검

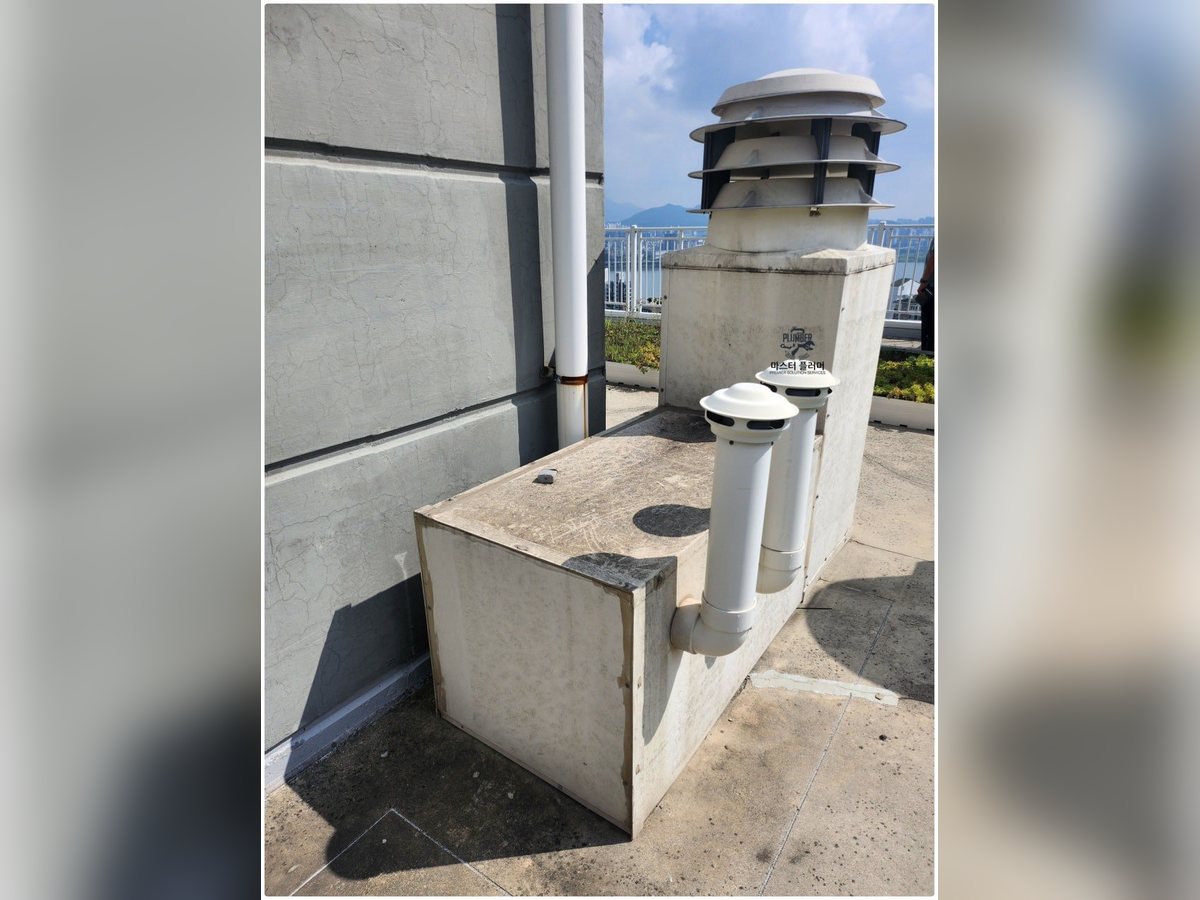

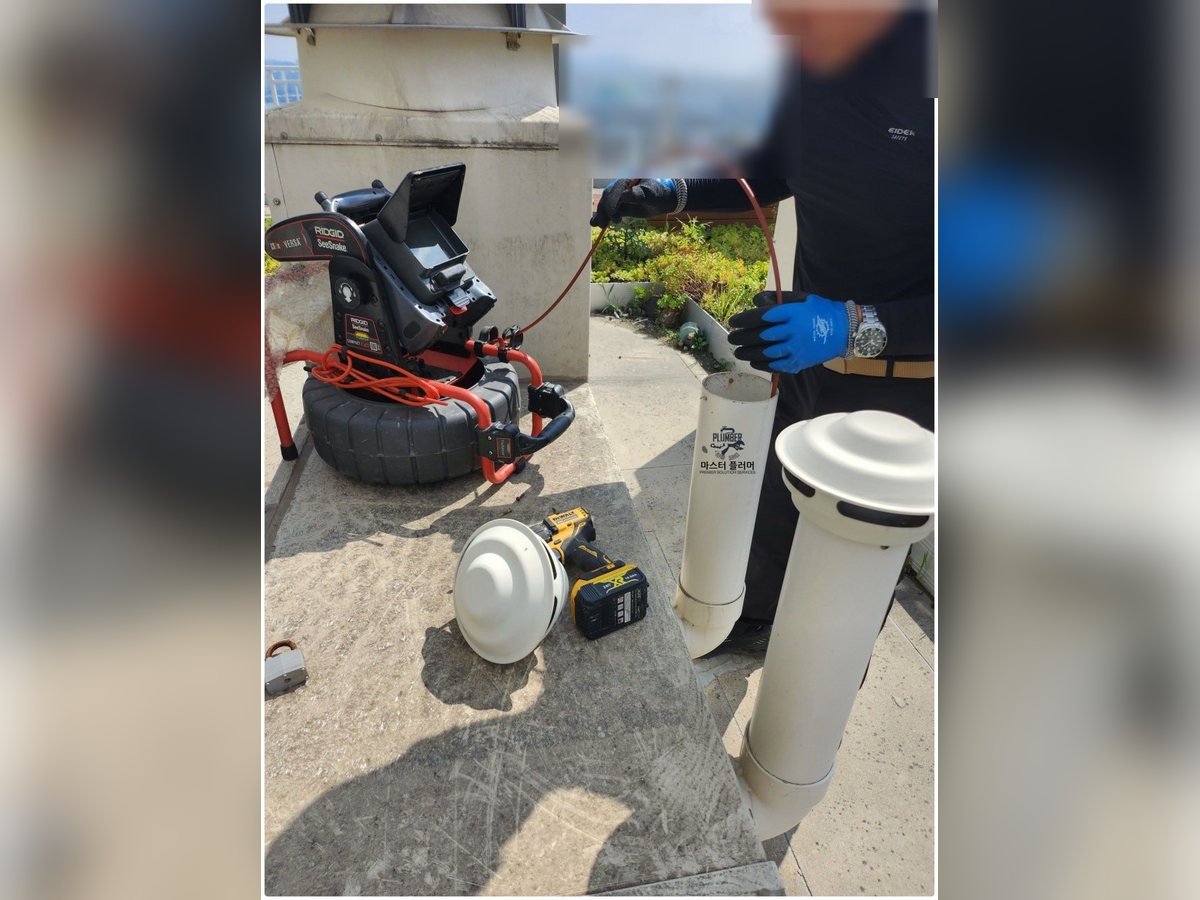

• 21층 세대 거실 화장실에서 증상을 확인하고, 28층 옥상에서 3호 라인 신정통기관 캡을 열어 내시경 점검을 했습니다(점검 결과는 3번 항목, 사진 1·3·4).

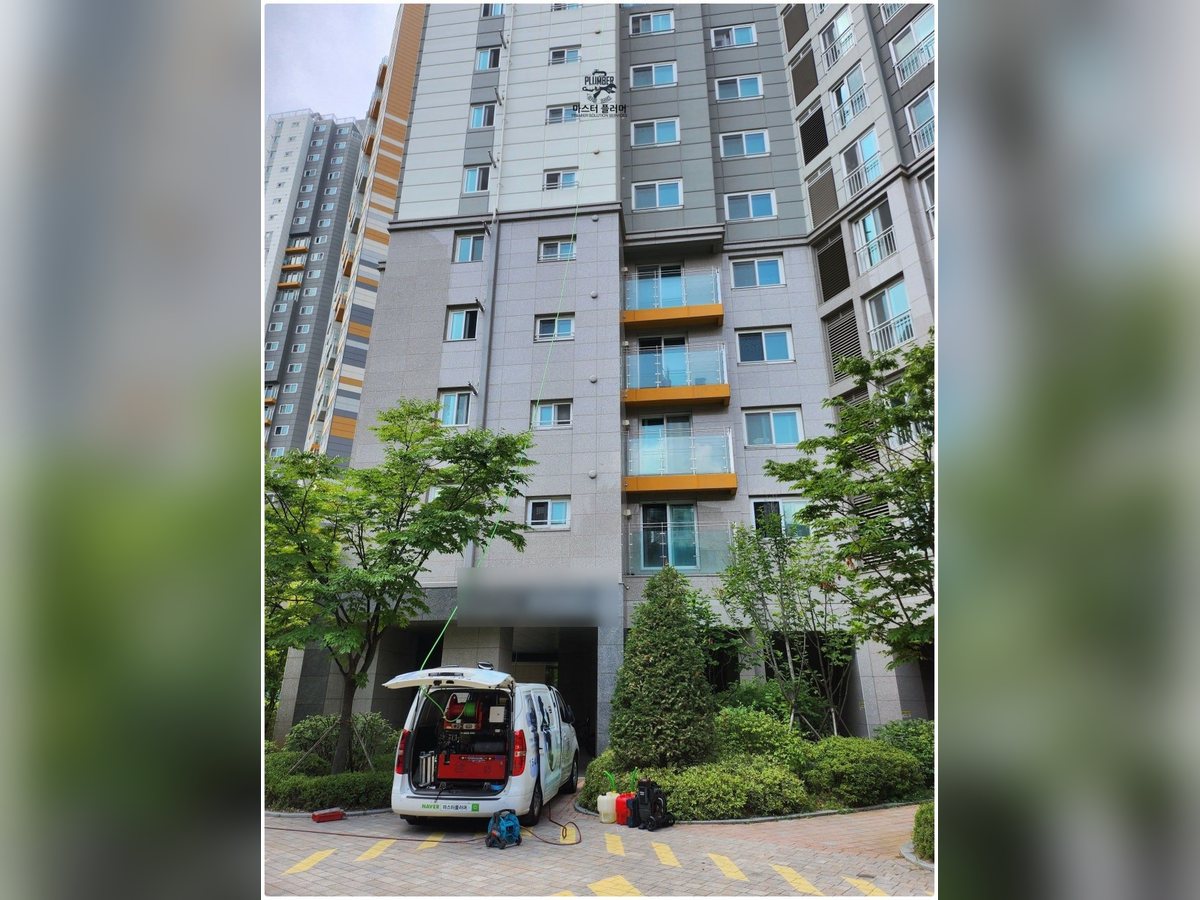

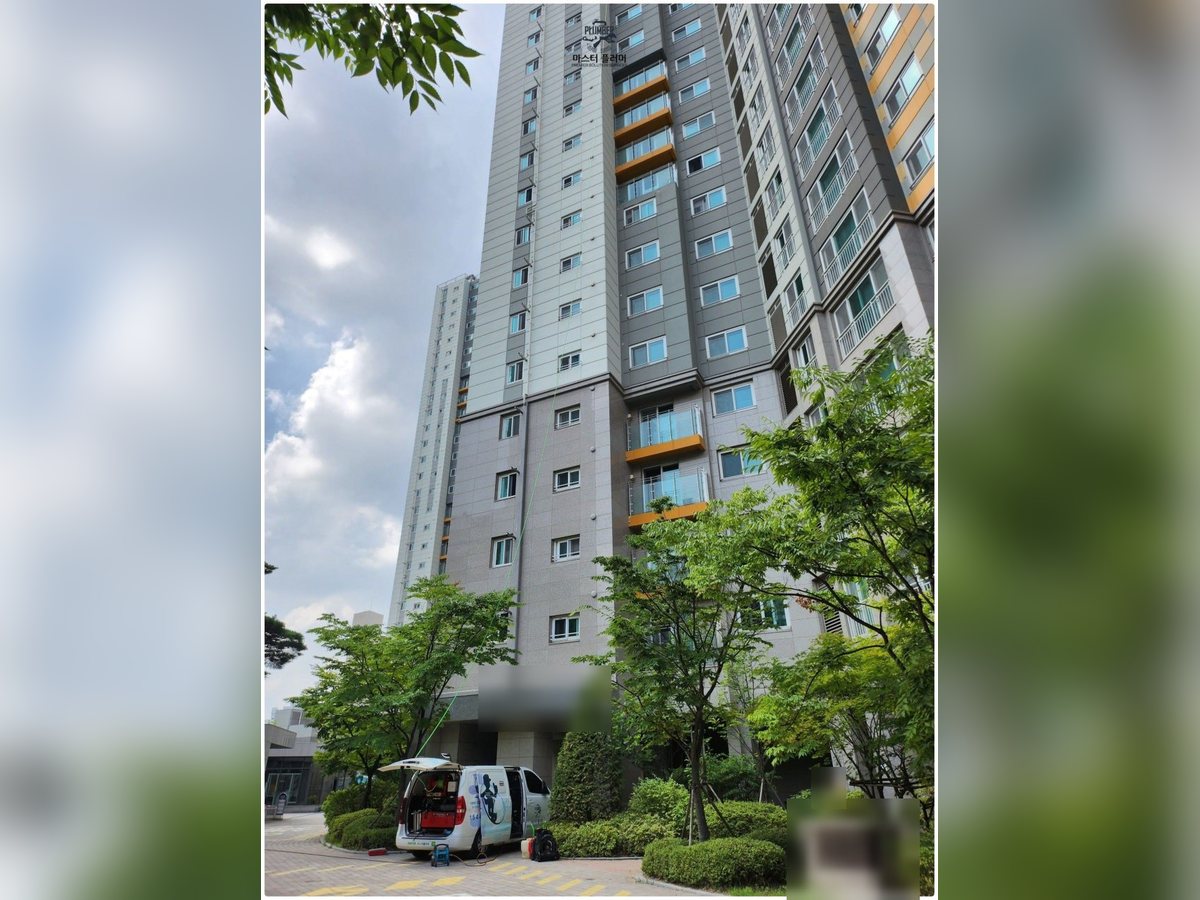

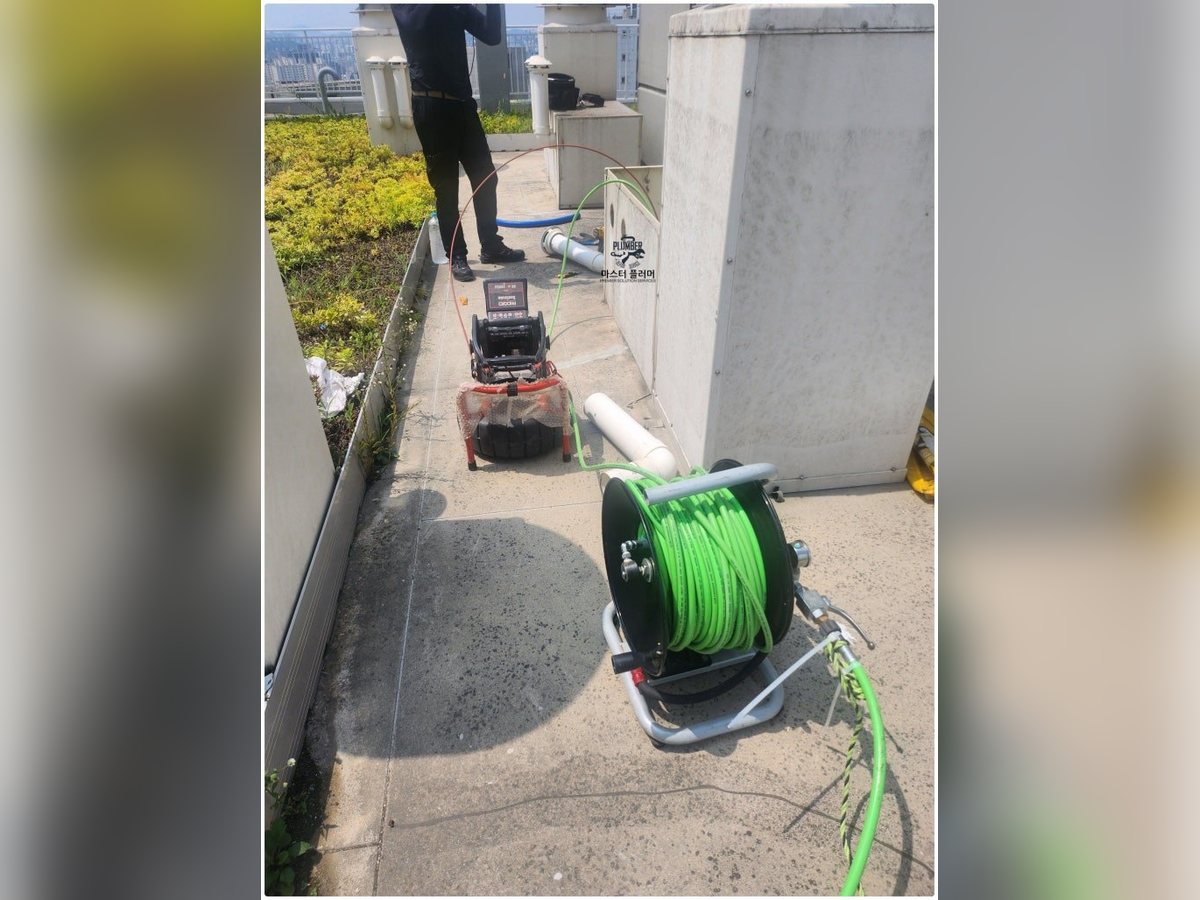

• 지상에 온수고압세척 장비를 두고 고압호스를 28층 옥상으로 끌어올린 뒤, 신정통기관에서 세척을 준비했습니다.
• 설정값(세척 압력·온수 온도): 기록 없음

단계 2. 원인 구간 처리

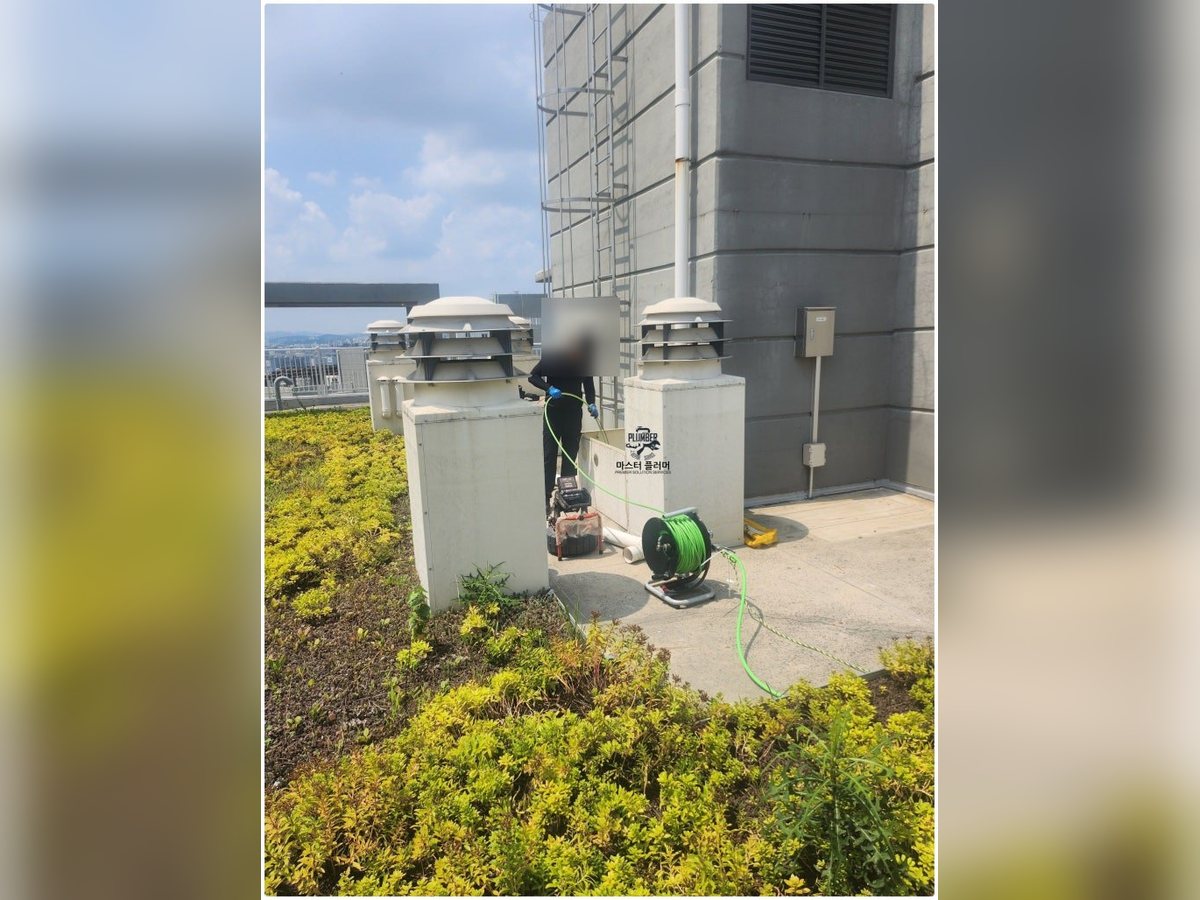

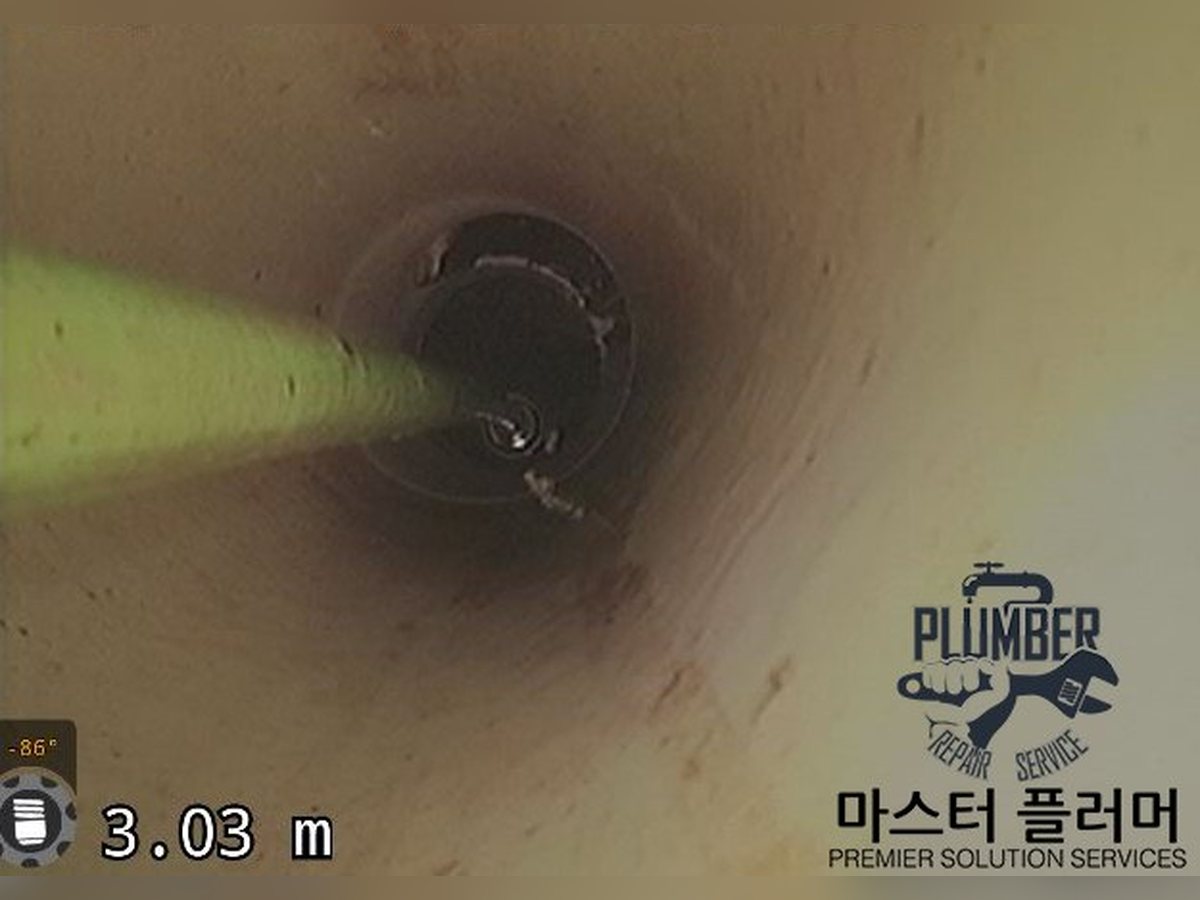

• 입상관: 배관 내시경 화면을 보면서, 신정통기관을 통해 입상관 전용 노즐로 3호 라인 입상관을 온수고압세척했습니다.

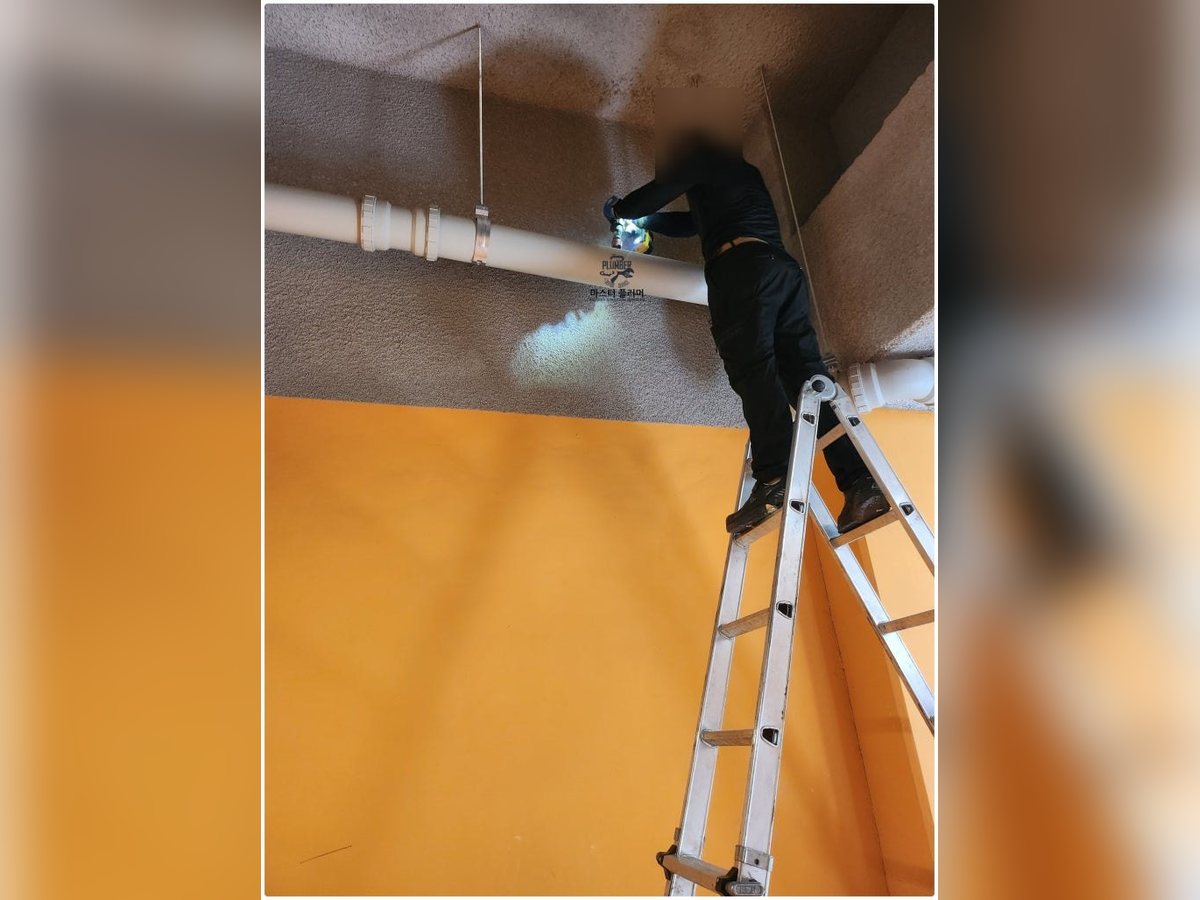

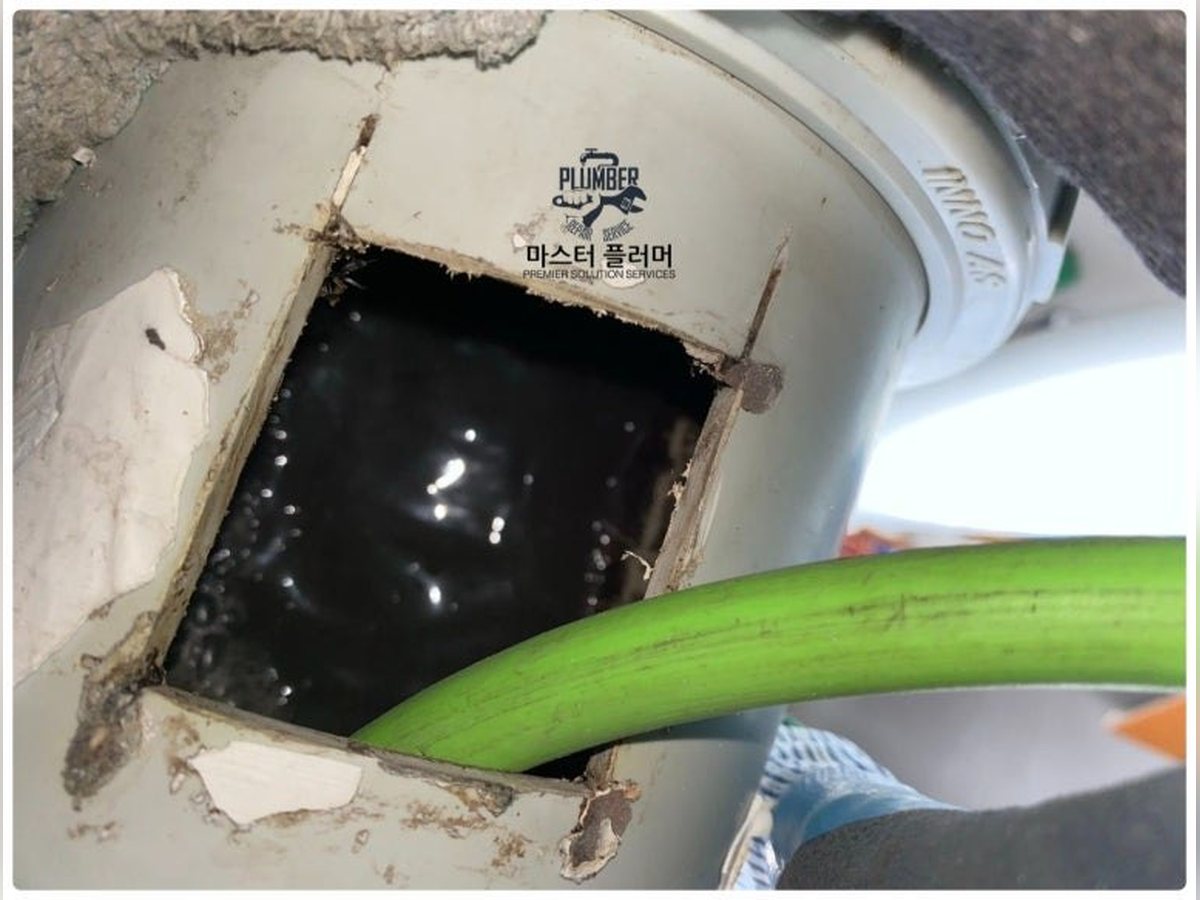

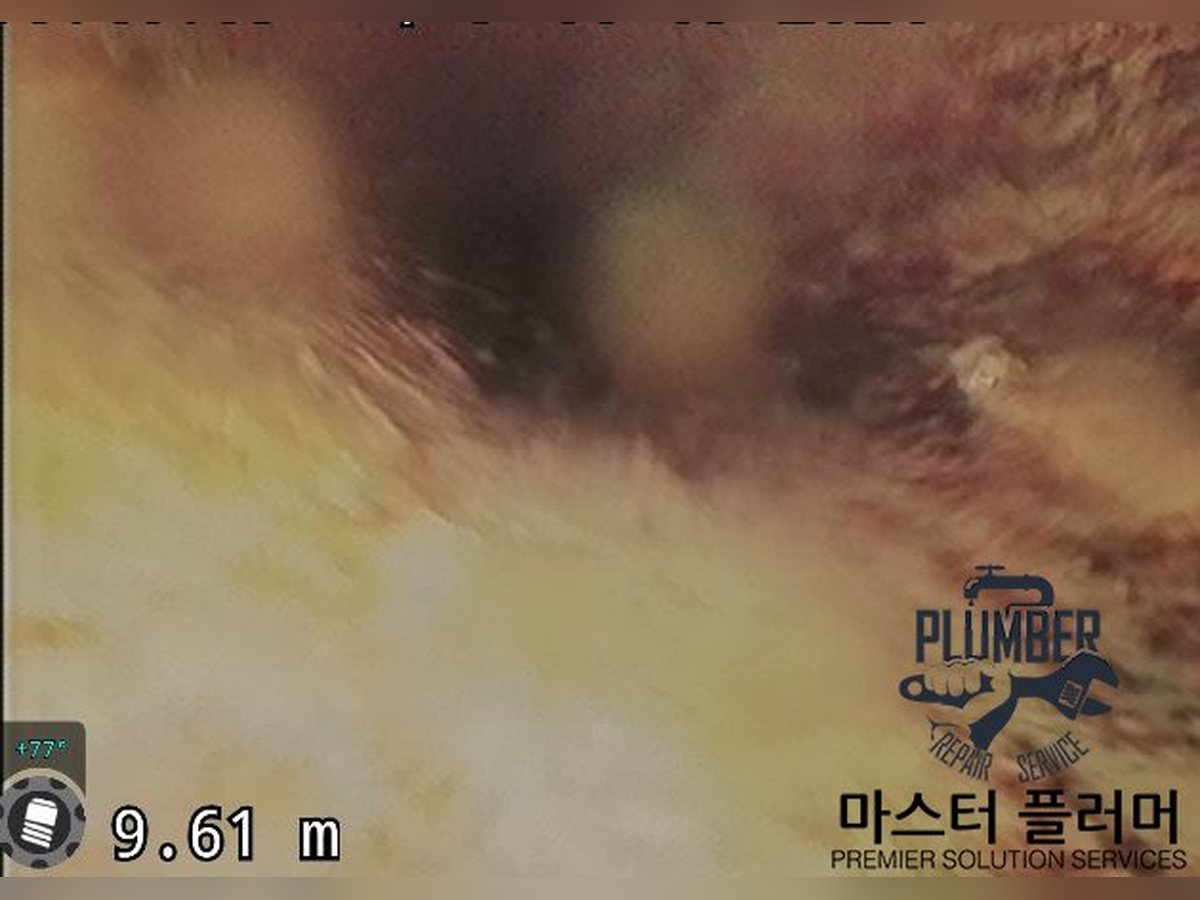

• 횡주관(관리사무소 요청 추가 작업): 지하1층 피트실 천장 오수 횡주관을 타공하고, 내시경으로 관 안에 쌓인 오물을 확인한 뒤 외부 맨홀까지 온수고압세척했습니다.
• 설정값(세척 압력·온수 온도·노즐 사양): 기록 없음

단계 3. 상태 재확인

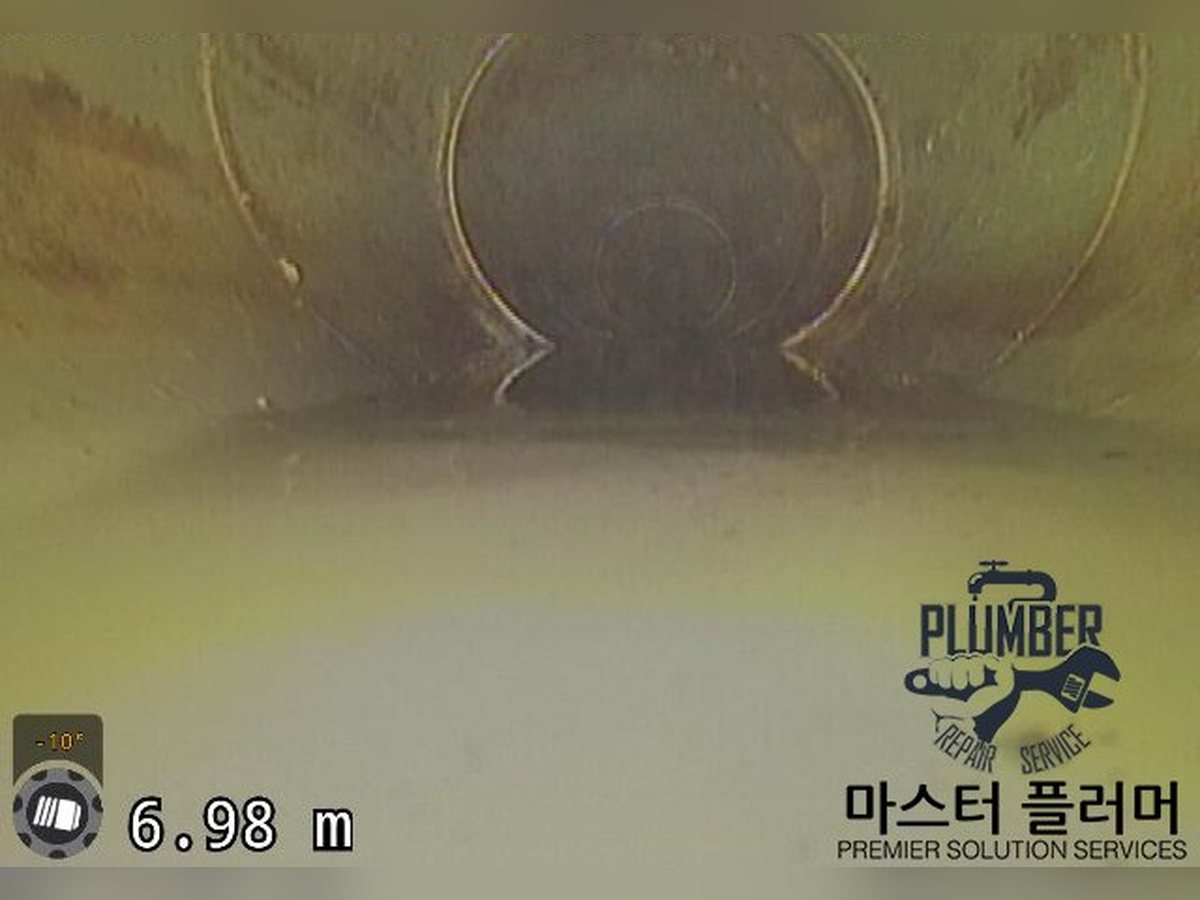

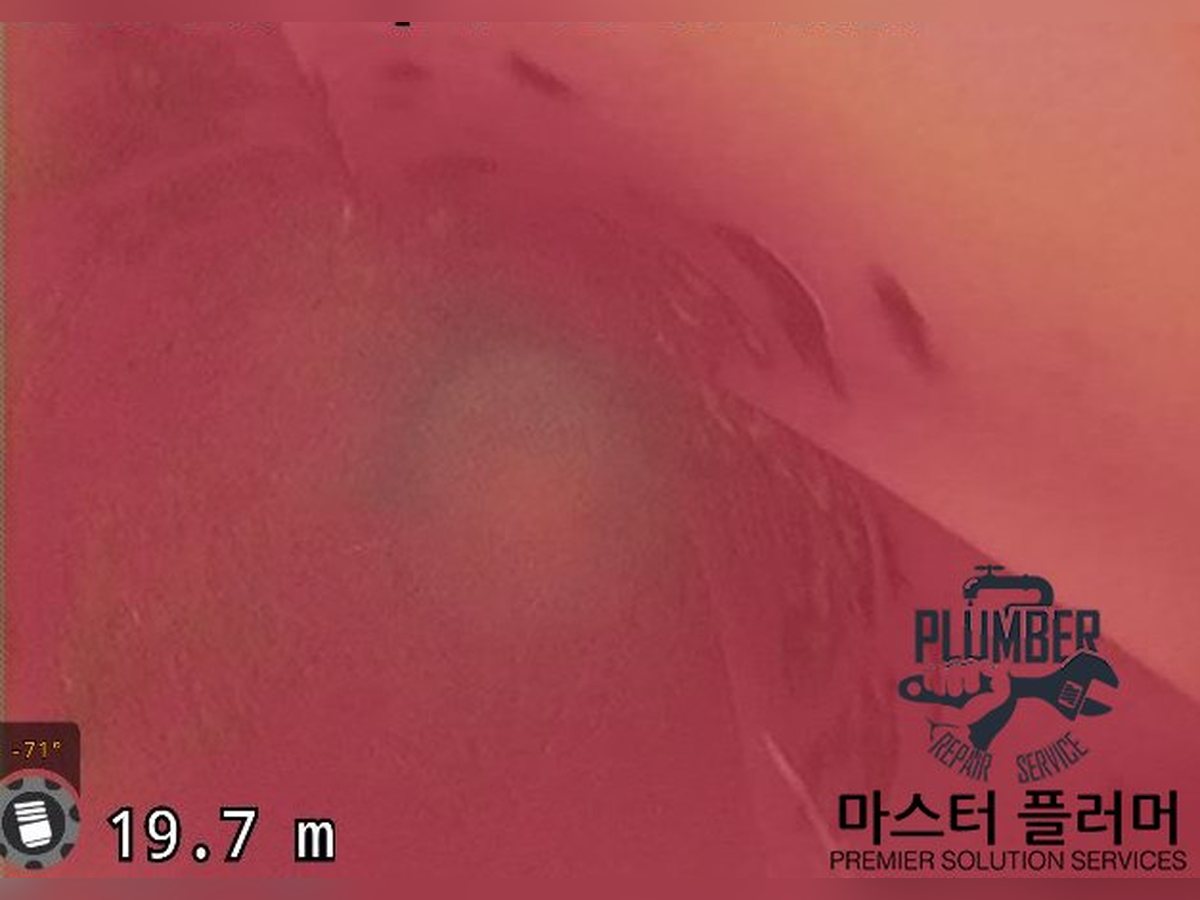

• 세척한 입상관과 횡주관을 배관 내시경으로 다시 촬영해, 입상관 벽면 오물과 횡주관 안에 쌓였던 오물이 보이지 않는 것을 확인했습니다.

단계 4. 기능 검수

• 위층에서 변기 물을 내릴 때 봉수가 정상 유지되는지 확인했습니다. 결과는 정상 유지였고, 수위 측정값은 기록이 없습니다.

안전 관리 및 원상 복구

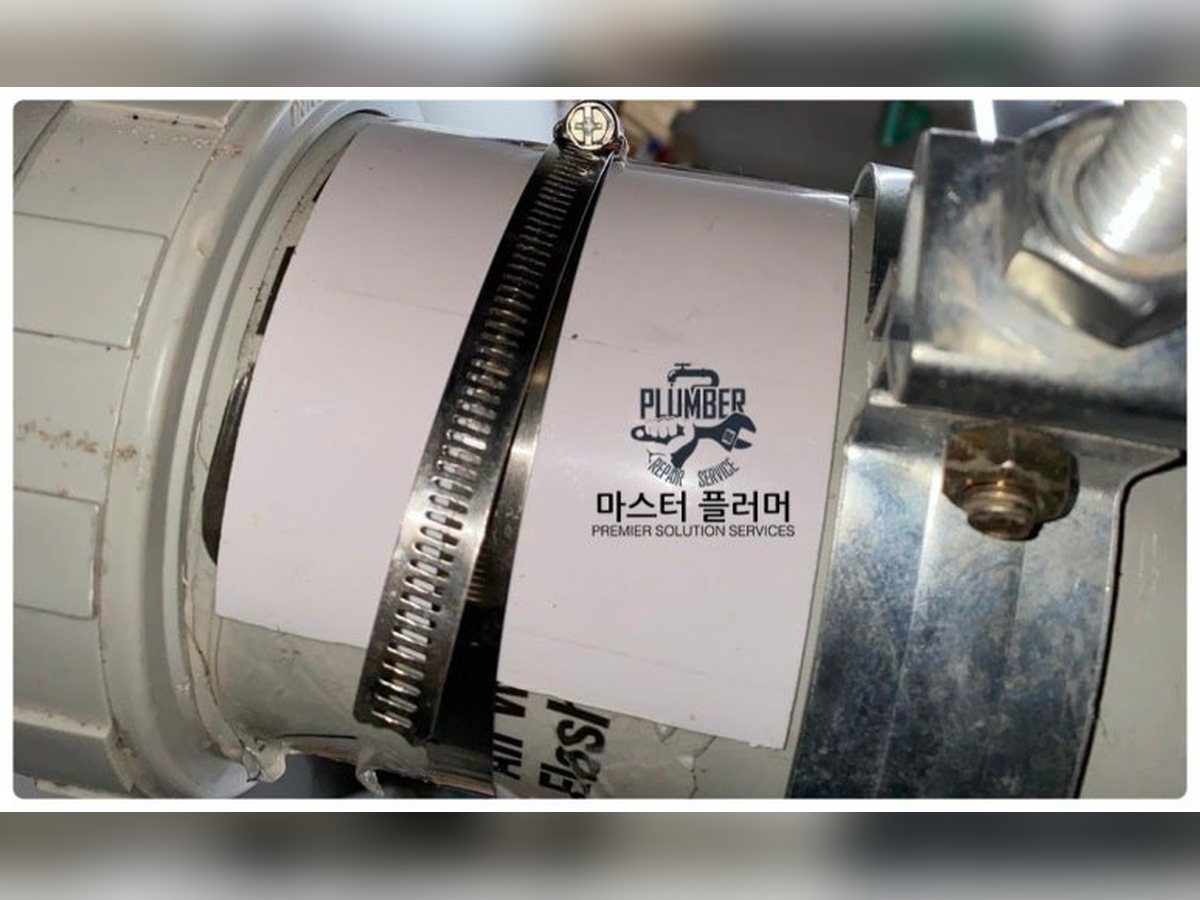

세척을 위해 타공한 지하1층 피트실 천장 횡주관의 타공 부위를 방수 마감했습니다. 그 밖의 안전 조치는 작업보고서에 기록이 없습니다.

5. 시공 전후 비교 및 품질 검수

시공 전후 비교

이상 소음·악취·봉수 깊이(mm)·배수 흐름 측정값은 작업보고서에 기록이 없어 싣지 않았습니다. 내시경 사진의 화면 거리 표시는 촬영 위치마다 다르며, 같은 지점을 세척 전후로 맞춰 찍은 비교 사진은 아닙니다.

품질 확인·검사

6. 기술자 종합 소견

이 공법을 쓴 이유

작업보고서는 원인을 공용 오수관(입상관) 벽면에 붙은 오물로 판정했고, 해결 공사로 3호 라인 입상관을 입상관 전용 특수 노즐로 고압세척했습니다. 오물이 붙은 곳이 3호 라인 세대가 함께 쓰는 공용 입상관 안쪽이므로, 28층 옥상 신정통기관으로 노즐을 넣어 내시경 화면을 보면서 세척했습니다. 횡주관 세척은 관리사무소 요청에 따른 추가 작업으로, 타공부 내시경 점검에서 관 안에 오물이 쌓인 것을 확인하고 진행했습니다.

개선을 확인한 근거

• 세척 후 내시경 재촬영에서 입상관 벽면 오물과 횡주관 안 오물이 보이지 않았습니다(사진 14·15).
• 위층에서 변기 물을 내릴 때 봉수가 정상 유지됐습니다(8월 9일 작업보고서).
• 봉수 깊이·세척 압력 같은 수치 기록은 없으므로, 개선 판단은 내시경 화면과 현장 배수 시험 결과에 근거합니다.

유지관리 권고(남은 위험과 권고)

• 이번 점검·세척 기록은 3호 라인에 한정됩니다. 다른 라인에서 같은 증상이 있으면 그 라인의 입상관을 따로 점검해야 합니다.
• 공사 당일의 확인 결과이므로 앞으로 증상이 다시 생기지 않는다고 단정할 수는 없습니다. 같은 라인의 여러 층에서 위층 배수 때 변기 물이 줄어드는 일이 다시 생기면, 옥상 신정통기관을 통한 입상관 내시경 점검을 받으시길 권합니다.
• 입상관을 점검할 때 아래쪽 횡주관 상태도 함께 확인하면, 이 현장처럼 횡주관에 쌓인 오물을 같은 날 확인할 수 있습니다.
• 같은 원인으로 1년 안에 재발하면 무상 A/S(소비자 과실 제외)

7. 자주 묻는 질문

위층에서 물을 내리면 우리 집 변기 물이 빠지는 이유는?

공용 오수관(입상관) 벽면에 오물이 붙어 관이 좁아지면, 여러 세대가 동시에 물을 내릴 때 공기가 충분히 들어오지 못해 음압이 생깁니다. 이 음압이 변기 봉수를 끌어당기는 것이 유도 사이펀 현상입니다. 이 현장에서는 입상관 아래쪽 11m 지점부터 벽면에 1/3가량 오물이 붙어 있었습니다. 다만 같은 증상이라도 현장마다 원인이 다를 수 있으므로, 배관 내시경으로 입상관 상태를 확인한 뒤 원인을 판단합니다.

입상관만 세척하면 되나요, 횡주관도 해야 하나요?

봉수파괴의 원인으로 확인된 곳은 입상관 벽면 오물이었고, 이 현장은 입상관을 먼저 세척했습니다. 관리사무소 요청으로 지하1층 피트실 횡주관을 타공해 내시경으로 보니 관 안에 오물이 쌓여 있어, 외부 맨홀까지 함께 세척했습니다. 횡주관까지 세척할지는 현장마다 달라, 횡주관 상태를 내시경으로 확인한 뒤 관리사무소와 범위를 정합니다.

신정통기관으로 내시경 점검을 하는 이유는?

옥상 신정통기관은 세대에 들어가지 않고 공용 오수관 안으로 내시경과 세척 노즐을 넣을 수 있는 입구입니다. 이 현장에서도 28층 옥상 3호 라인 신정통기관으로 내시경을 넣어 오물 위치를 확인했고, 같은 입구로 입상관 전용 노즐을 넣어 세척했습니다. 다만 신정통기관 위치가 위험하거나 접근이 어려운 건물은 다른 진입 경로를 관리사무소와 먼저 정해야 할 수 있습니다.

세척 후 해결됐는지는 어떻게 확인하나요?

세척한 입상관과 횡주관을 내시경으로 다시 촬영해 오물이 보이지 않는지 확인하고, 위층에서 물을 내릴 때 봉수가 정상 유지되는지 시험합니다. 이 현장은 두 가지를 모두 확인했습니다. 이 확인은 공사 당일 기준이며, 봉수 깊이 같은 수치 측정 기록은 없습니다.
