[변기 봉수파괴] 부산 기장군 아파트 여러 층 변기 물빠짐 원인과 해결 | 배관 내시경 진단과 입상관 전용 노즐 온수고압세척 사례

2. 현장 개요 및 고객 불편사항

공사 개요

적용 범위

대상 세대와 설비 3호 라인 10층·9층·8층·7층 세대의 거실 화장실 양변기와, 거실 화장실이 연결된 3호 라인 공용 오수관(입상관)이 대상입니다.

작업 구간 23층 옥상 신정통기관 → 3호 라인 오수관(입상관) → 지하1층 피트실 횡주관.

범위 밖 사항

같은 아파트의 다른 동에서도 변기 물빠짐이 생기고 있다는 내용이 특기 사항에 있으나, 다른 동은 이번 점검·공사 범위 밖입니다.

현황 조사: 증상 확인

10층 세대 거실 화장실에서 양변기 봉수파괴(물빠짐)를 확인하고 영상으로 남겼습니다. 봉수가 낮아진 깊이 같은 측정값은 기록이 없습니다.

3. 원인 분석 및 기술적 진단

현황 조사: 배관 내시경 점검

원인 판정

유도 사이펀 현상이 생기는 원리 입상관 벽면에 오물이 붙으면 관 단면이 좁아집니다. 여러 세대가 동시에 물을 내리면 좁아진 관으로 공기가 충분히 들어오지 못해 배관 안에 음압(진공)이 생기고, 이 음압이 세대 변기의 봉수를 배관 쪽으로 끌어당깁니다. 이것이 유도 사이펀 현상(변기 물빠짐)입니다.

이 현장의 판정 근거 작업보고서의 기록을 세 갈래로 나누면 다음과 같습니다.

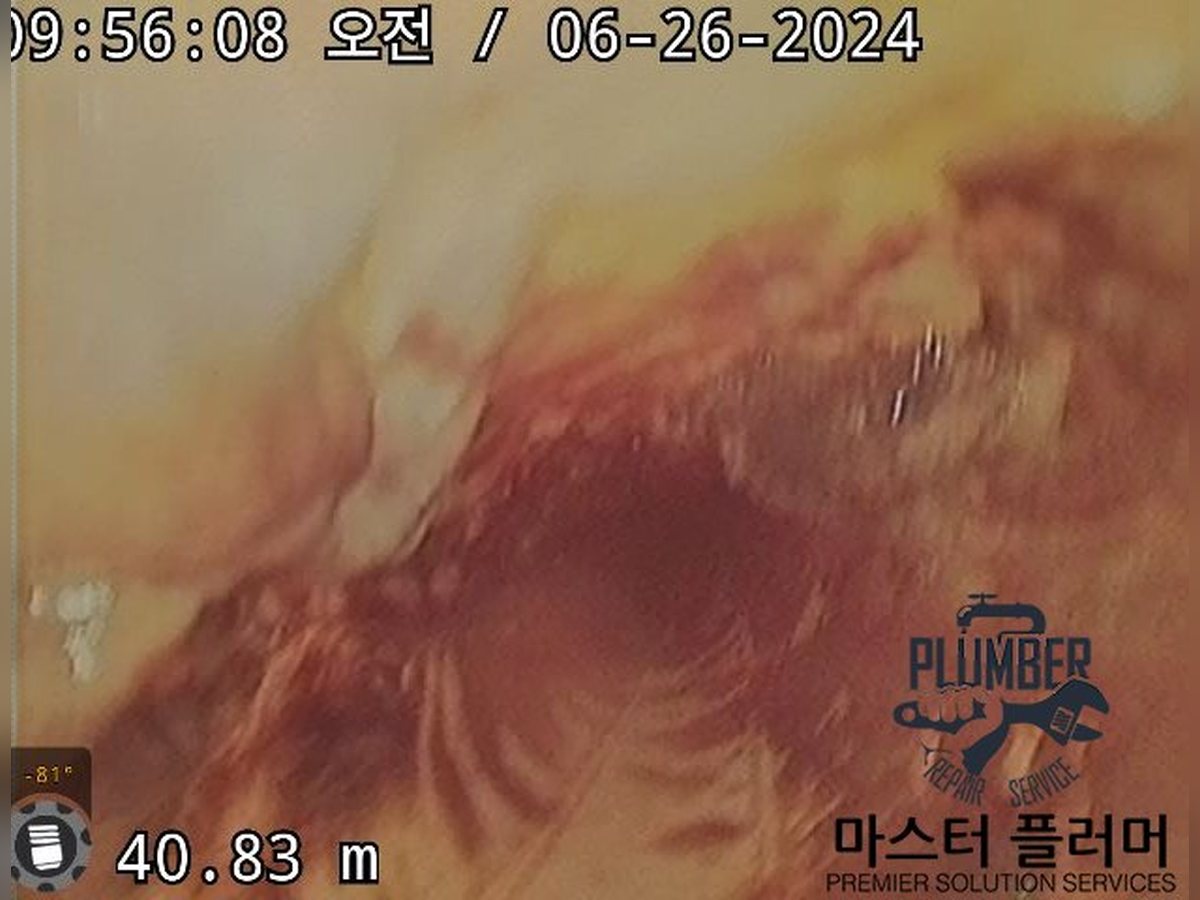

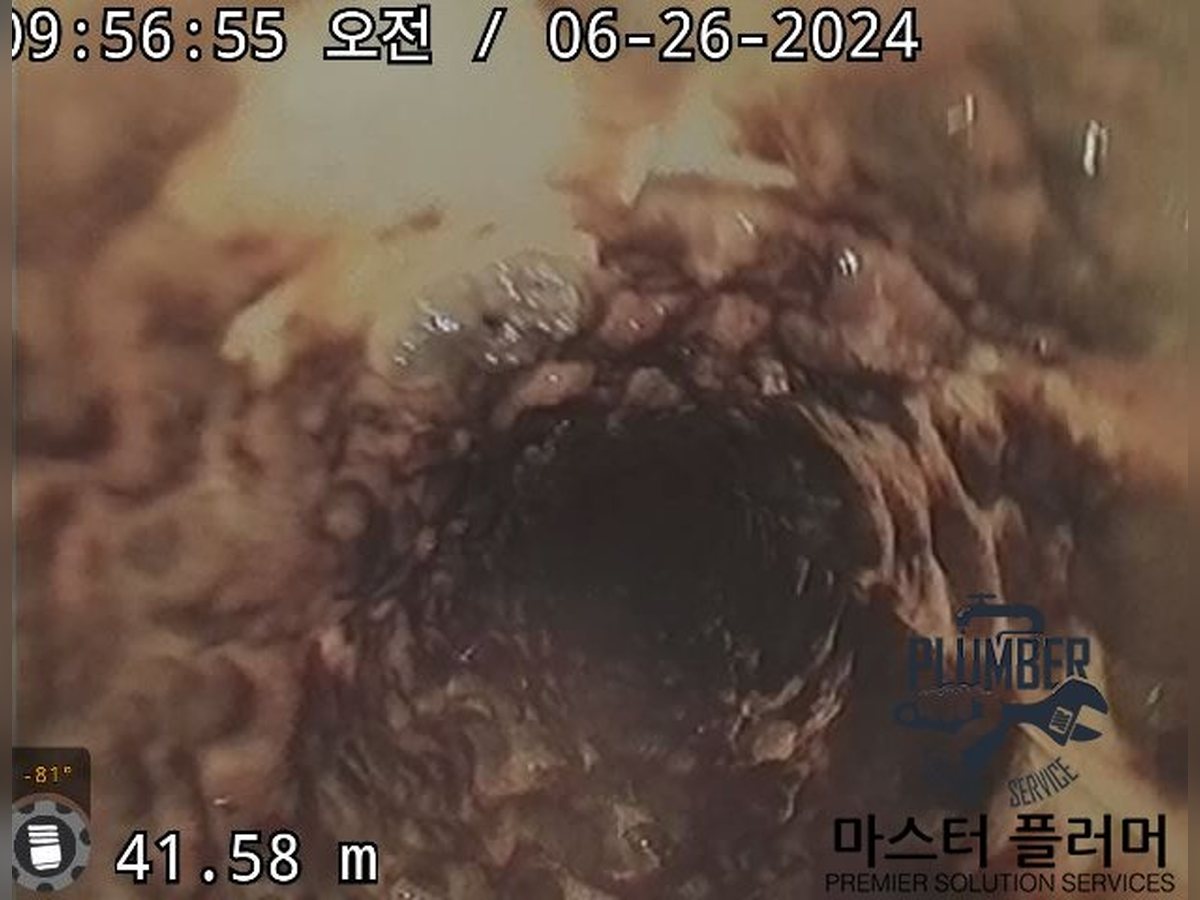

• 확인된 사실: 봉수파괴 발생 위치는 3호 라인 10·9·8·7층 세대 거실 화장실 양변기로 기록돼 있고, 10층 세대 거실 화장실에서 증상을 확인해 영상으로 남겼습니다. 23층 옥상 신정통기관 내시경 점검에서 3호 라인 오수관(입상관) 벽면에 오물이 1/3가량 붙어 있었습니다(사진 1·3). 증상이 나타난 네 개 층의 거실 화장실은 모두 이 3호 라인 입상관에 연결돼 있습니다.
• 가능성 높은 원인(작업보고서 판정): 이 오물 때문에 배수 흐름이 나빠지고, 여러 세대가 동시에 배수할 때 공기 유입이 부족해 음압이 생겨 거실 화장실 양변기에서 유도 사이펀 현상이 나타난 것으로 판정했습니다.
• 미확인 사항: 오물이 붙은 위치(m), 봉수가 낮아진 깊이(mm), 배관 안 음압 수치는 작업보고서에 기록이 없습니다.

4. 시공 시방 및 적용 공법

사용 장비·자재

압력·온도·호스 길이·노즐 사양은 작업보고서에 기록이 없어 적지 않습니다.

시공 절차

단계 1. 사전 점검

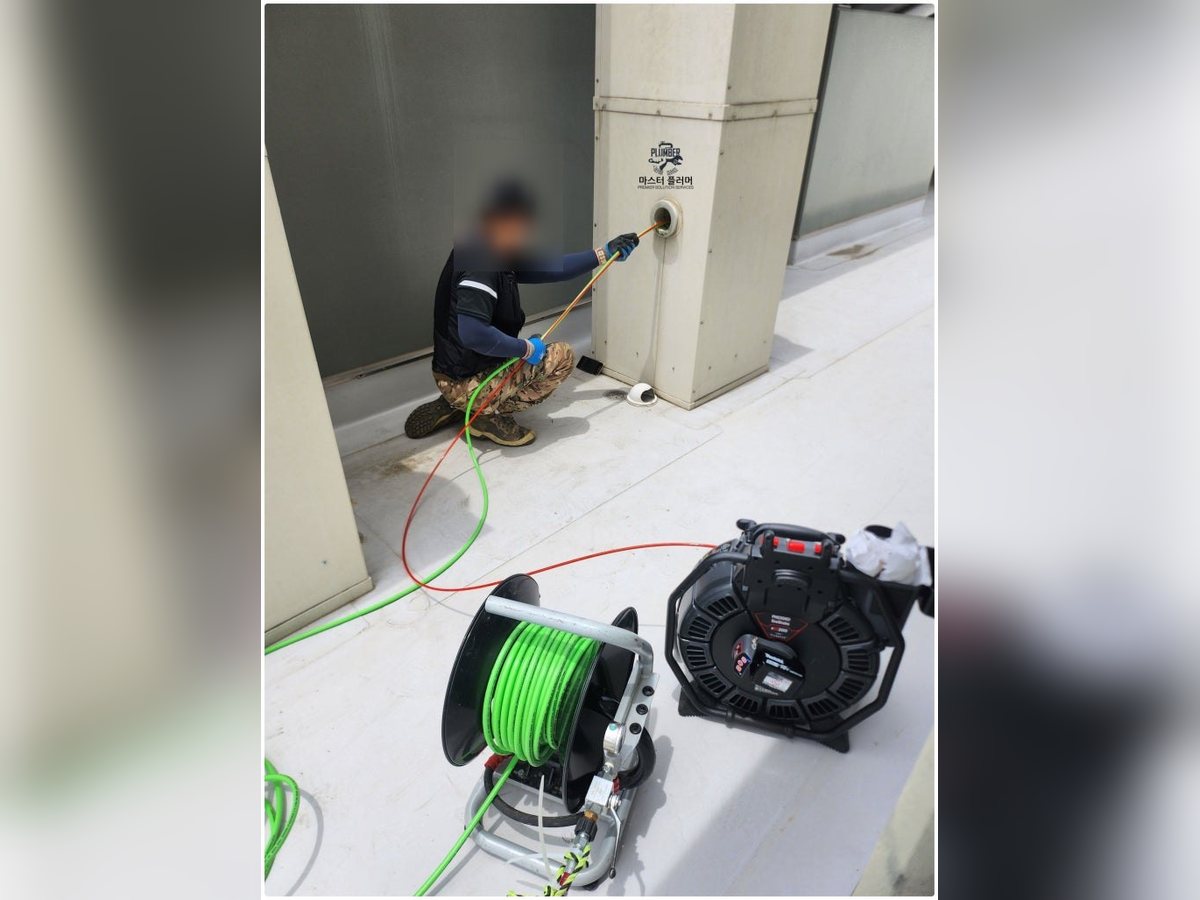

• 10층 세대 거실 화장실에서 증상을 확인하고, 23층 옥상 신정통기관을 열어 내시경 점검을 했습니다(점검 결과는 3번 항목, 사진 1·3).

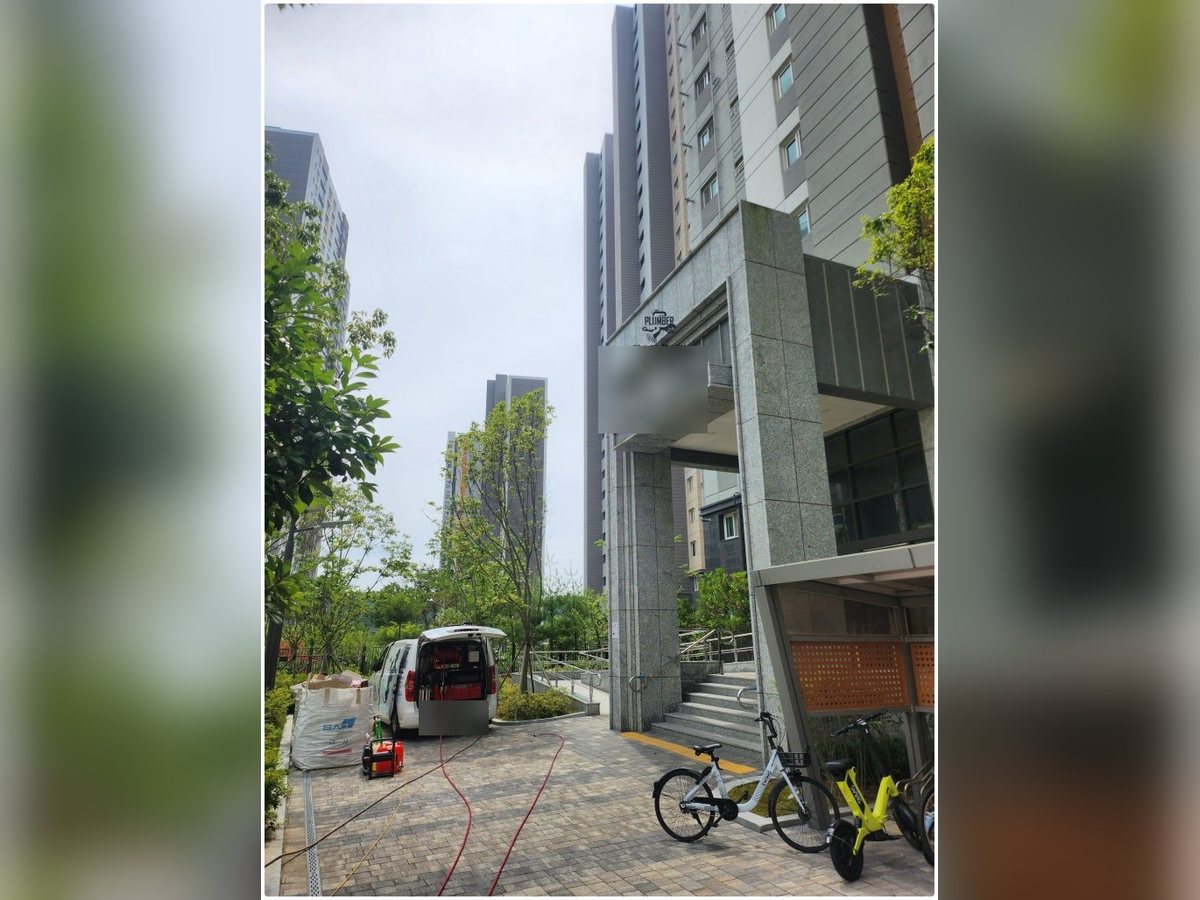

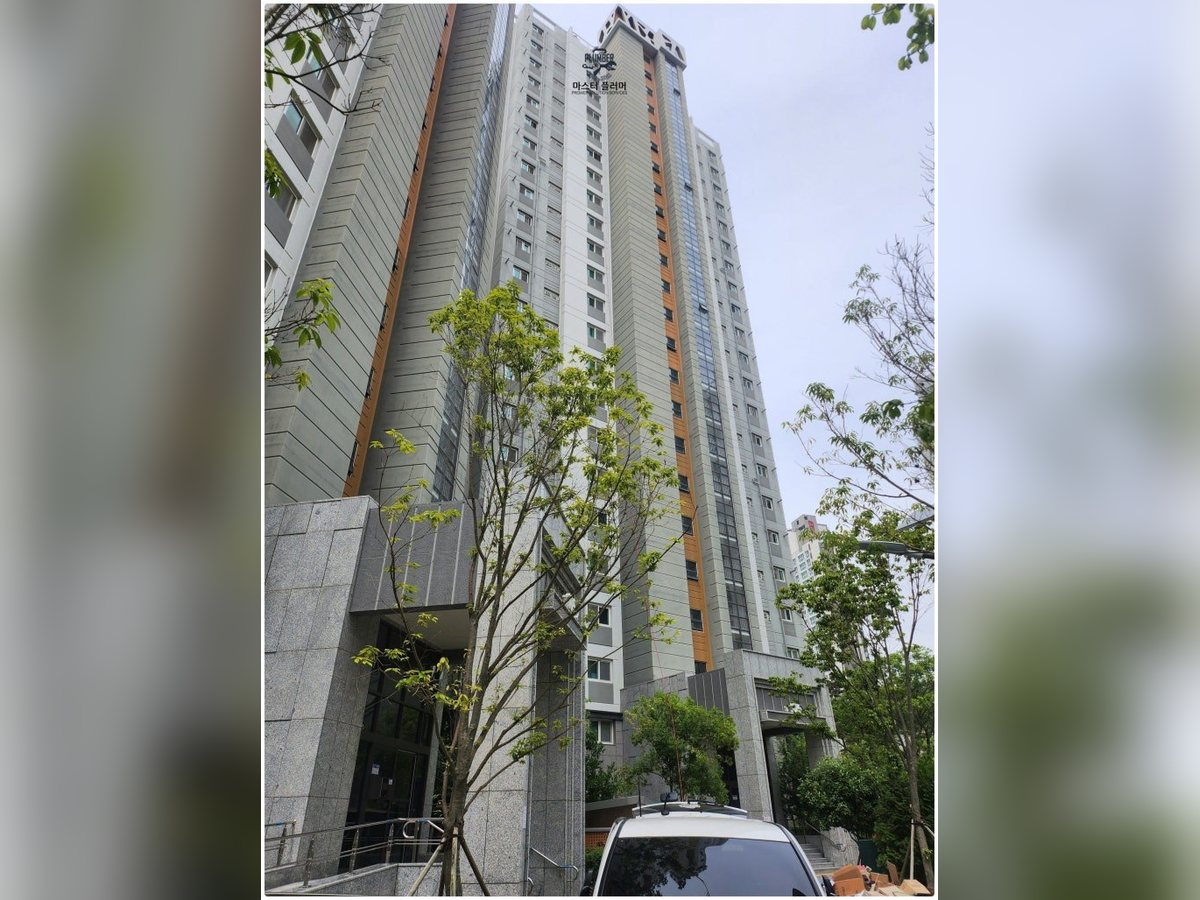

• 지상에 온수고압세척 장비를 두고 고압호스를 옥상으로 끌어올린 뒤, 옥상 신정통기관에서 3호 라인 입상관 세척을 준비했습니다.
• 설정값(세척 압력·온수 온도): 기록 없음

단계 2. 원인 구간 처리

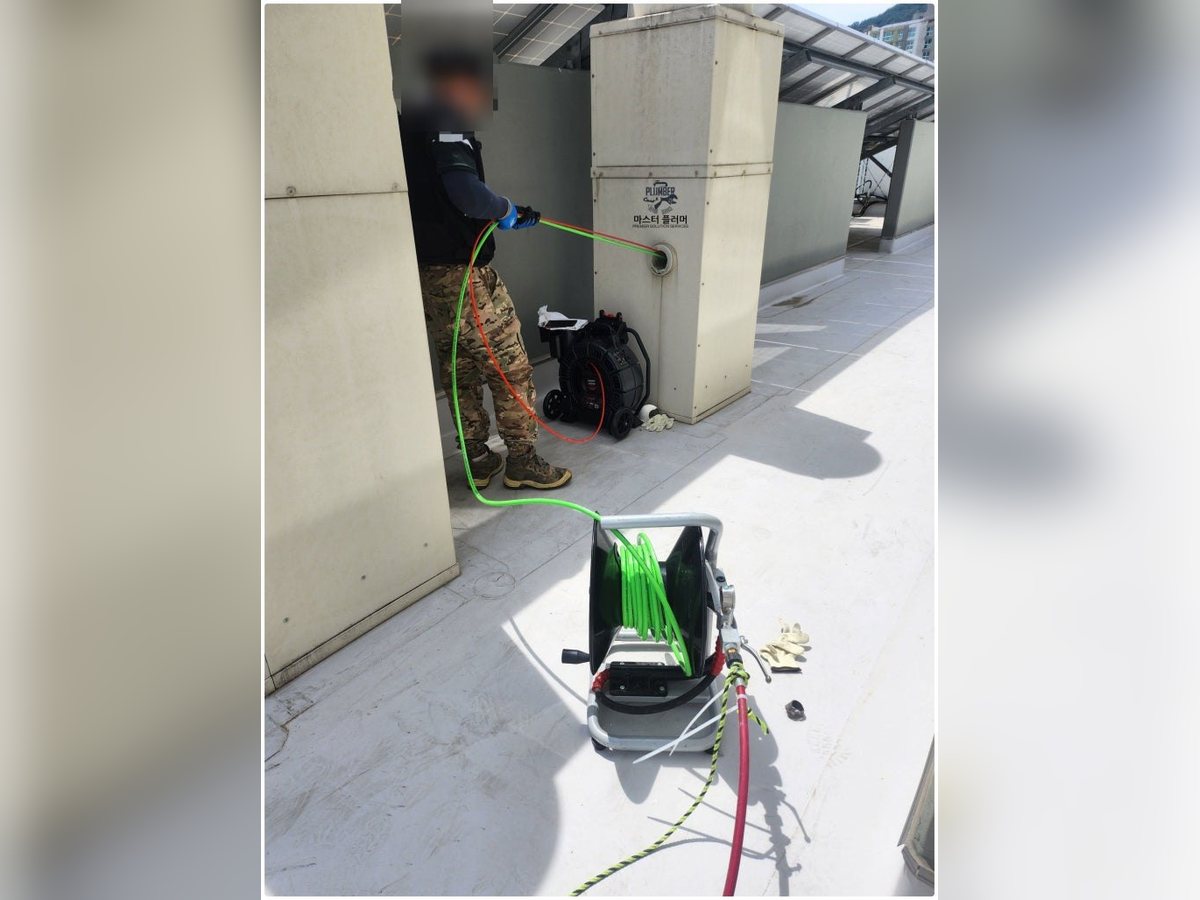

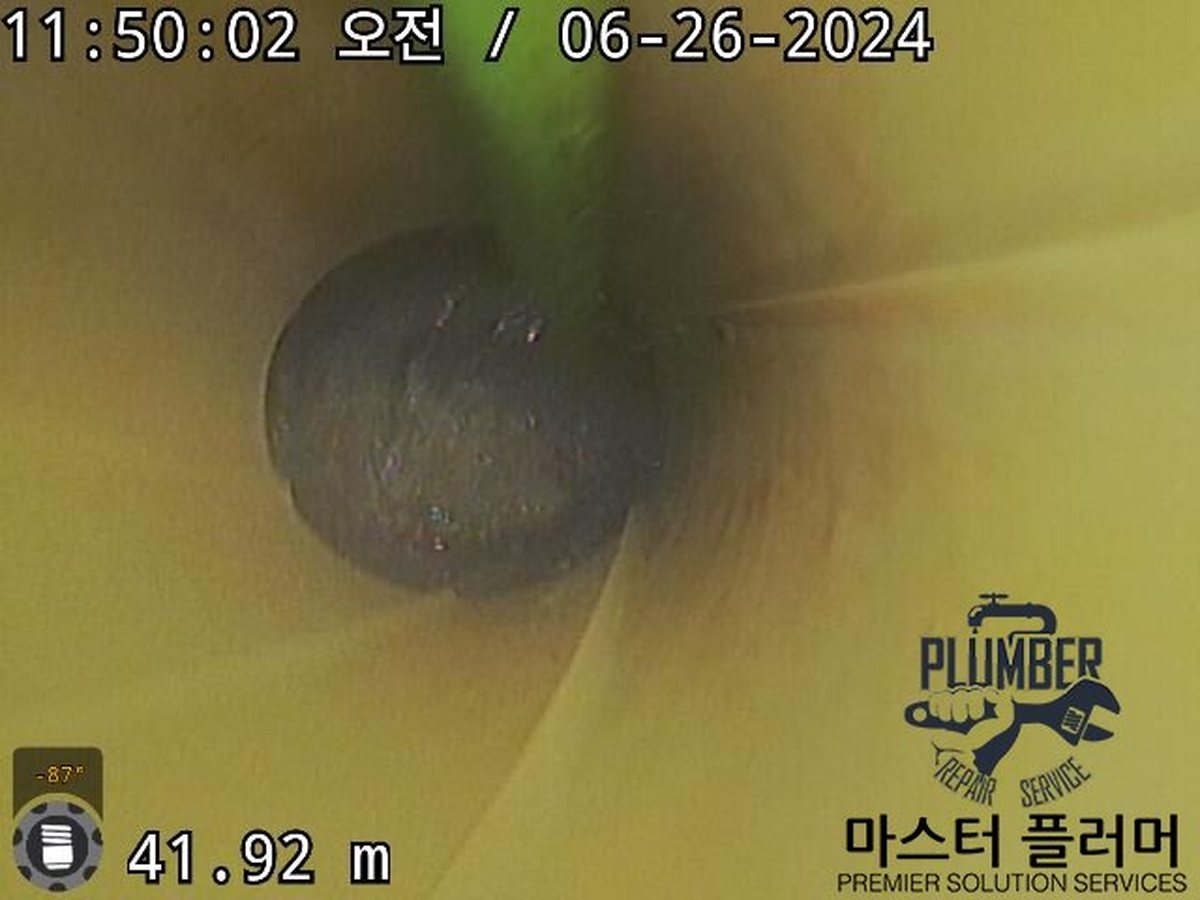

• 배관 내시경 화면을 보면서, 신정통기관을 통해 3호 라인(거실 화장실 라인) 입상관을 입상관 전용 특수 노즐로 온수고압세척했습니다.
• 이 현장의 세척 구간은 지하1층 피트실 횡주관까지이며, 횡주관 내부를 따로 세척한 기록은 없습니다.
• 설정값(세척 압력·온수 온도·노즐 사양): 기록 없음

단계 3. 상태 재확인

• 세척한 입상관을 배관 내시경으로 다시 촬영해, 벽면에 붙어 있던 오물이 보이지 않는 것을 확인했습니다.

단계 4. 기능 검수

• 위층 세대에서 양변기 물을 내릴 때 봉수가 정상 수위를 유지하는지 확인했습니다. 결과는 정상 수위 유지였고, 수위 측정값은 기록이 없습니다.

안전 관리 및 원상 복구

점검·세척을 위해 연 옥상 신정통기관은 작업 뒤 커버를 고정해 마감했습니다. 그 밖의 안전 조치는 작업보고서에 기록이 없습니다.

5. 시공 전후 비교 및 품질 검수

시공 전후 비교

이상 소음·악취·봉수 깊이(mm)·배수 흐름 측정값은 작업보고서에 기록이 없어 싣지 않았습니다. 내시경 사진의 화면 거리 표시는 촬영 위치마다 다르며, 같은 지점을 세척 전후로 맞춰 찍은 비교 사진은 아닙니다.

품질 확인·검사

6. 기술자 종합 소견

이 공법을 쓴 이유

작업보고서는 원인을 공용 오수관(입상관) 벽면에 붙은 오물로 판정했고, 해결 공사로 옥상 신정통기관부터 지하1층 피트실 횡주관까지 3호 라인 입상관을 고압세척했습니다. 오물이 붙은 곳이 3호 라인 세대가 함께 쓰는 공용 입상관 안쪽이므로, 옥상 신정통기관으로 입상관 전용 특수 노즐을 넣어 내시경 화면을 보면서 세척했습니다.

개선을 확인한 근거

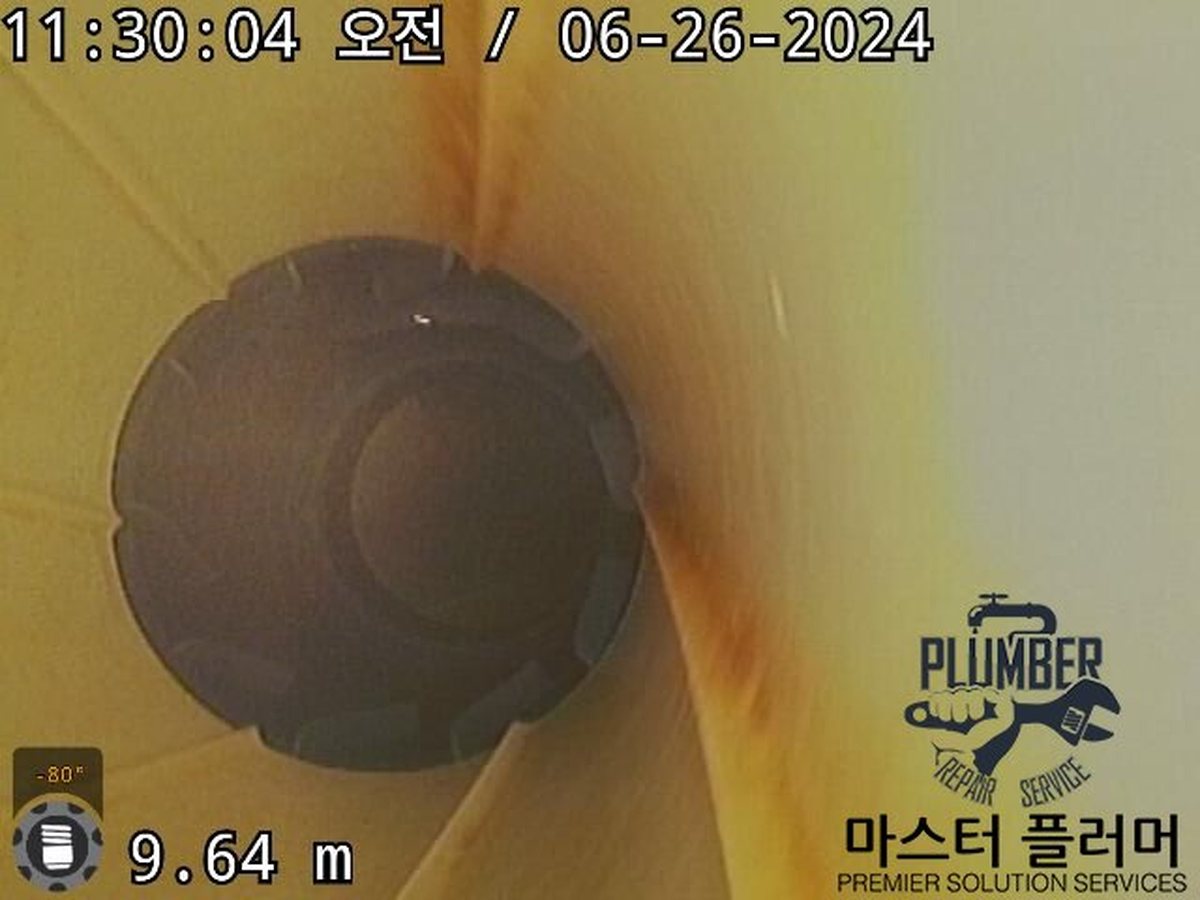

• 세척 후 내시경 재촬영에서 벽면 오물이 보이지 않았습니다(사진 10).
• 위층 세대에서 양변기 물을 내릴 때 봉수가 정상 수위를 유지했습니다(6월 26일 작업보고서).
• 봉수 깊이·세척 압력 같은 수치 기록은 없으므로, 개선 판단은 내시경 화면과 현장 배수 시험 결과에 근거합니다.

유지관리 권고(남은 위험과 권고)

• 이번 세척 구간은 지하1층 피트실 횡주관까지였고, 횡주관 내부는 따로 세척한 기록이 없습니다.
• 공사 당일의 확인 결과이므로 앞으로 증상이 다시 생기지 않는다고 단정할 수는 없습니다. 같은 라인의 여러 층에서 위층 배수 때 변기 물이 줄어드는 일이 다시 생기면, 옥상 신정통기관을 통한 입상관 내시경 점검을 받으시길 권합니다.
• 같은 단지의 다른 동에서도 증상이 있다면 동별·라인별로 내시경 점검을 해서 오물 상태를 따로 확인하시길 권합니다.
• 같은 원인으로 1년 안에 재발하면 무상 A/S(소비자 과실 제외)

7. 자주 묻는 질문

위층에서 물을 내리면 우리 집 변기 물이 빠지는 이유는?

공용 오수관(입상관) 벽면에 오물이 붙어 관이 좁아지면, 여러 세대가 동시에 물을 내릴 때 공기가 충분히 들어오지 못해 음압이 생깁니다. 이 음압이 변기 봉수를 끌어당기는 것이 유도 사이펀 현상입니다. 이 현장에서는 3호 라인 입상관 벽면에 1/3가량 오물이 붙어 있었습니다. 다만 같은 증상이라도 현장마다 원인이 다를 수 있으므로, 배관 내시경으로 입상관 상태를 확인한 뒤 원인을 판단합니다.

여러 층에서 동시에 물이 빠지면 세대 배관 문제인가요?

이 현장처럼 같은 라인의 7~10층 거실 화장실에서 함께 증상이 나타나면, 각 세대 배관보다 그 라인이 함께 쓰는 공용 입상관을 먼저 점검합니다. 이 현장은 옥상 신정통기관 내시경 점검으로 입상관 벽면 오물을 확인했습니다. 다만 한 세대에서만 증상이 있는 경우처럼 양상이 다르면, 점검 순서와 범위는 현장 확인 뒤 달라질 수 있습니다.

같은 단지 다른 동도 물이 빠지는데 함께 해결되나요?

이번 공사는 3호 라인만 대상으로 했습니다. 같은 단지 다른 동에서도 물빠짐이 있다는 내용이 작업보고서 특기 사항에 있으나 이번 범위 밖이어서, 증상이 있는 동은 따로 점검이 필요합니다. 동마다 입상관 상태가 다를 수 있어 내시경 점검 결과를 보고 세척 범위를 정하며, 이 현장도 관리사무소 의뢰로 진행했으므로 관리사무소와 먼저 상의하시길 권합니다.

세척 후 해결됐는지는 어떻게 확인하나요?

세척한 입상관을 내시경으로 다시 촬영해 벽면 오물이 보이지 않는지 확인하고, 위층 세대에서 물을 내릴 때 봉수가 정상 수위를 유지하는지 시험합니다. 이 현장은 두 가지를 모두 확인했습니다. 이 확인은 공사 당일 기준이며, 봉수 깊이 같은 수치 측정 기록은 없습니다.
